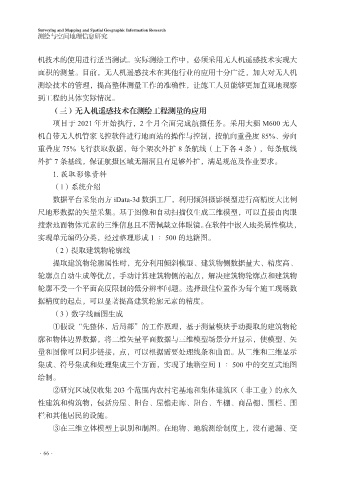

机技术的使用进行适当测试。实际测绘工作中，必须采用无人机遥感技术实现大
面积的测量。目前，无人机遥感技术在其他行业的应用十分广泛，加大对无人机
测绘技术的管理，提高整体测量工作的准确性，让施工人员能够更加直观地观察

到工程的具体实际情况。
（三）无人机遥感技术在测绘工程测量的应用
项目于 2021 年开始执行，2 个月全面完成航摄任务。采用大疆 M600 无人
机自带无人机管家飞控软件进行地面站的操作与控制，按航向重叠度 85%、旁向

重叠度 75% 飞行获取数据，每个架次外扩 8 条航线（上下各 4 条），每条航线
外扩 7 条基线，保证航摄区域无漏洞且有足够外扩，满足规范及作业要求。
1. 获取影像资料
（1）系统介绍

数据平台采集南方 iData-3d 数据工厂，利用倾斜摄影模型进行高精度大比例
尺地形数据的矢量采集。基于图像和自动扫描仪生成三维模型，可以直接由肉眼
搜索地面物体元素的三维信息且不需佩戴立体眼镜。在软件中嵌入地类属性模块，
实现单元编码分类，经过整理形成 1 ∶ 500 的地籍图。

（2）提取建筑物轮廓线
提取建筑物轮廓属性时，充分利用倾斜模型、建筑物侧数据量大、精度高、
轮廓点自动生成等优点，手动计算建筑物侧的起点，解决建筑物轮廓点和建筑物
轮廓不受一个平面高度限制的低分辨率问题。选择最佳位置作为每个施工现场数

据精度的起点，可以显著提高建筑轮廓元素的精度。
（3）数字线画图生成
①假设“先整体，后局部”的工作原理，基于测量模块手动提取的建筑物轮
廓和物体边界数据，将二维矢量平面数据与三维模型场景分开显示，使模型、矢

量和图像可以同步链接，点，可以根据需要处理线条和曲面。从二维和三维显示
集成、符号集成和处理集成三个方面，实现了地籍空间 1 ∶ 500 中的交互式地图
绘制。
②研究区域仅收集 203 个范围内农村宅基地和集体建筑区（非工业）的永久

性建筑和构筑物，包括房屋、阳台、屋檐走廊、阳台、车棚、商品棚、围栏、围
栏和其他居民的设施。
③在三维立体模型上识别和制图。在地物、地貌测绘制度上，没有遗漏、变

·66·
