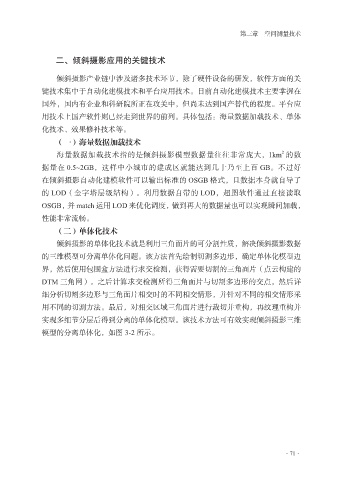

第三章 空间测量技术

二、倾斜摄影应用的关键技术

倾斜摄影产业链中涉及诸多技术环节，除了硬件设备的研发，软件方面的关
键技术集中于自动化建模技术和平台应用技术。目前自动化建模技术主要掌握在

国外，国内有企业和科研院所正在攻关中，但尚未达到国产替代的程度。平台应
用技术上国产软件则已经走到世界的前列。具体包括：海量数据加载技术、单体
化技术、效果修补技术等。
（一）海量数据加载技术
2
海量数据加载技术指的是倾斜摄影模型数据量往往非常庞大，1km 的数
据量在 0.5~2GB，这样中小城市的建成区就能达到几十乃至上百 GB。不过好
在倾斜摄影自动化建模软件可以输出标准的 OSGB 格式，且数据本身就自导了
的 LOD（金字塔层级结构）。利用数据自带的 LOD，超图软件通过直接读取

OSGB，并 match 运用 LOD 来优化调度，做到再大的数据量也可以实现瞬间加载，
性能非常流畅。
（二）单体化技术
倾斜摄影的单体化技术就是利用三角面片的可分割性质，解决倾斜摄影数据

的三维模型可分离单体化问题。该方法首先绘制切割多边形，确定单体化模型边
界，然后使用包围盒方法进行求交检测，获得需要切割的三角面片（点云构建的
DTM 三角网）。之后计算求交检测所得三角面片与切割多边形的交点，然后详
细分析切割多边形与三角面片相交时的不同相交情形，并针对不同的相交情形采

用不同的切割方法。最后，对相交区域三角面片进行裁切并重构，再纹理重构并
实现多细节分层后得到分离的单体化模型。该技术方法可有效实现倾斜摄影三维
模型的分离单体化，如图 3-2 所示。
