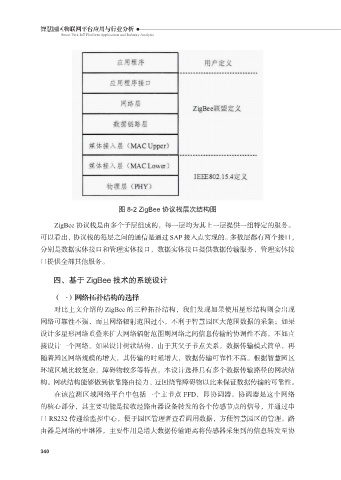

图 8-2 ZigBee 协议栈层次结构图
ZigBee 协议栈是由多个子层组成的，每一层均为其上一层提供一组特定的服务。
可以看出，协议栈的每层之间的通信是通过 SAP 接入点实现的。多数层都有两个接口，
分别是数据实体接口和管理实体接口，数据实体接口提供数据传输服务，管理实体接
口提供全部其他服务。
四、基于 ZigBee 技术的系统设计
（一）网络拓扑结构的选择
对比上文介绍的 ZigBee 的三种拓扑结构，我们发现如果使用星形结构则会出现
网络可靠性不强，而且网络辐射范围过小，不利于智慧园区大范围数据的采集；如果
设计多星形网络重叠来扩大网络辐射范围则网络之间信息传输的协调性不高，不如直
接设计一个网络。如果设计树状结构，由于其父子节点关系，数据传输模式简单，再
随着园区网络规模的增大，其传输的时延增大，数据传输可靠性不高。根据智慧园区
环境区域比较复杂，障碍物较多等特点，本设计选择具有多个数据传输路径的网状结
构。网状结构能够做到依靠路由接力、迂回绕靠障碍物以此来保证数据传输的可靠性。
在该监测区域网络平台中包括一个主节点 FFD，即协调器。协调器是这个网络
的核心部分，其主要功能是接收经路由器设备转发的各个传感节点的信号，并通过串
口 RS232 传递给监控中心，便于园区管理者查看调用数据，方便智慧园区的管理。路
由器是网络的中继器，主要作用是增大数据传输距离将传感器采集到的信息转发至协
