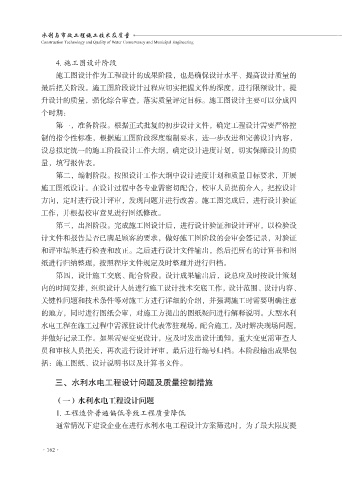

4. 施工图设计阶段
施工图设计作为工程设计的成果阶段，也是确保设计水平、提高设计质量的
最后把关阶段。施工图阶段设计过程应切实把握文件的深度，进行限额设计，提
升设计的质量，强化综合审查，落实质量评定目标。施工图设计主要可以分成四

个时期：
第一，准备阶段。根据正式批复的初步设计文件，确定工程设计需要严格控
制的指令性标准，根据施工图阶段深度编制要求，进一步改进和完善设计内容，
设总拟定统一的施工阶段设计工作大纲，确定设计进度计划，切实保障设计的质

量，填写报告表。
第二，编制阶段。按照设计工作大纲中设计进度计划和质量目标要求，开展
施工图纸设计。在设计过程中各专业需密切配合，校审人员提前介入，把控设计
方向，定时进行设计评审，发现问题并进行改善。施工图完成后，进行设计验证

工作，并根据校审意见进行图纸修改。
第三，出图阶段。完成施工图设计后，进行设计验证和设计评审，以检验设
计文件和报告是否已满足顾客的要求，做好施工图阶段的会审会签记录，对验证
和评审结果进行检查和改正。之后进行设计文件输出，然后把所有的计算书和图

纸进行归纳整理，按照程序文件规定及时整理并进行归档。
第四，设计施工交底、配合阶段。设计成果输出后，设总应及时按设计策划
内的时间安排，组织设计人员进行施工设计技术交底工作，设计范围、设计内容、
关键性问题和技术条件等对施工方进行详细的介绍，并强调施工时需要明确注意

的地方，同时进行图纸会审，对施工方提出的图纸疑问进行解释说明。大型水利
水电工程在施工过程中需派驻设计代表常驻现场，配合施工，及时解决现场问题，
并做好记录工作。如果需要变更设计，应及时发出设计通知，重大变更需审查人
员和审核人员把关，再次进行设计评审，最后进行编号归档。本阶段输出成果包

括：施工图纸、设计说明书以及计算书文件。

三、水利水电工程设计问题及质量控制措施

（一）水利水电工程设计问题

1. 工程造价普遍偏低导致工程质量降低
通常情况下建设企业在进行水利水电工程设计方案筛选时，为了最大限度提
