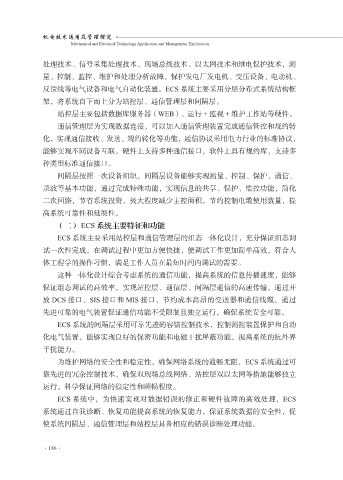

处理技术、信号采集处理技术、现场总线技术、以太网技术和继电保护技术，测
量、控制、监控、维护和处理分析故障，保护发电厂发电机、变压设备、电动机、
反馈线等电气设备和电气自动化装置。ECS 系统主要采用分层分布式系统结构框

架，将系统自下而上分为站控层、通信管理层和间隔层。
站控层主要包括数据库服务器（WEB）、运行 + 监视 + 维护工作站等硬件。
通信管理层为实现数据连接，可以加入通信管理装置完成通信管控和规约转
化，实现通信接收、发送、规约转化等功能，通信协议采用电力行业的标准协议，

能够实现不同设备互联，硬件上支持多种通信接口，软件上具有规约库，支持多
种类型标准通信接口。
间隔层按照一次设备组织，间隔层设备能够实现测量、控制、保护、通信、

录波等基本功能，通过完成特殊功能，实现信息的共享、保护、监控功能，简化
二次回路，节省系统投资，极大程度减少主控面积，节约控制电缆使用数量，提
高系统可靠性和延展性。
（二） ECS 系统主要特征和功能
ECS 系统主要采用站控层和通信管理层的组态一体化设计，充分保证组态调

试一次性完成，在调试过程中更加方便快捷，使调试工作更加简单高效，符合人
体工程学的操作习惯，满足工作人员在最短时间内调试的需要。
这种一体化设计综合考虑系统的通信功能，提高系统的信息传播速度，能够

保证组态调试的高效率，实现站控层、通信层、间隔层通信的高速传输，通过开
放 DCS 接口、SIS 接口和 MIS 接口，节约成本高昂的变送器和通信线缆，通过
先进可靠的电气装置保证通信功能不受限制且独立运行，确保系统安全可靠。
ECS 系统的间隔层采用可靠先进的容错控制技术，控制测控装置保护和自动
化电气装置，能够实现良好的保密功能和电磁干扰屏蔽功能，提高系统的抗外界

干扰能力。
为维护网络的安全性和稳定性，确保网络系统的通畅无阻，ECS 系统通过可
靠先进的冗余控制技术，确保双现场总线网络、站控层双以太网等措施能够独立

运行，科学保证网络的稳定性和顺畅程度。
ECS 系统中，为快速实现对数据错误的修正和硬件故障的高效处理，ECS
系统通过自我诊断、恢复功能提高系统的恢复能力，保证系统数据的安全性，促
使系统间隔层、通信管理层和站控层具备相应的错误诊断处理功能。
