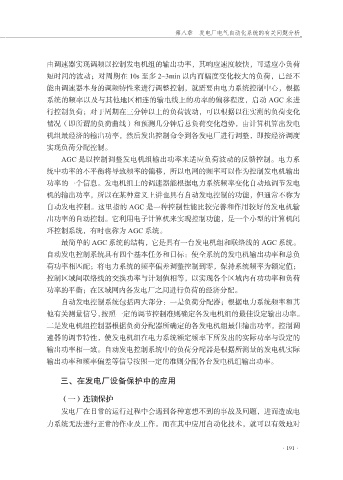

第八章 发电厂电气自动化系统的有关问题分析

由调速器实现调频以控制发电机组的输出功率，其响应速度较快，可适应小负荷
短时间的波动；对周期在 10s 至多 2~3min 以内而幅度变化较大的负荷，已经不
能由调速器本身的调频特性来进行调整控制，就需要由电力系统控制中心，根据
系统的频率以及与其他地区相连的输电线上的功率的偏移程度，启动 AGC 来进

行控制负荷；对于周期在三分钟以上的负荷波动，可以根据以往实测的负荷变化
情况（即所谓的负荷曲线）和预测几分钟后总负荷变化趋势，由计算机算出发电
机组最经济的输出功率，然后发出控制命令到各发电厂进行调整，即按经济调度
实现负荷分配控制。
AGC 是以控制调整发电机组输出功率来适应负荷波动的反馈控制。电力系
统中功率的不平衡将导致频率的偏移，所以电网的频率可以作为控制发电机输出
功率的一个信息。发电机组上的调速器能根据电力系统频率变化自动地调节发电

机的输出功率，所以在某种意义上讲也具有自动发电控制的功能，但通常不称为
自动发电控制。这里指的 AGC 是一种控制性能比较完善和作用较好的发电机输
出功率的自动控制。它利用电子计算机来实现控制功能，是一个小型的计算机闭
环控制系统，有时也称为 AGC 系统。
最简单的 AGC 系统的结构，它是具有一台发电机组和联络线的 AGC 系统。

自动发电控制系统具有四个基本任务和目标：使全系统的发电机输出功率和总负
荷功率相匹配；将电力系统的频率偏差调整控制到零，保持系统频率为额定值；
控制区域间联络线的交换功率与计划值相等，以实现各个区域内有功功率和负荷
功率的平衡；在区域网内各发电厂之间进行负荷的经济分配。
自动发电控制系统包括两大部分：一是负荷分配器；根据电力系统频率和其
他有关测量信号，按照一定的调节控制准则确定各发电机组的最佳设定输出功率。
二是发电机组控制器根据负荷分配器所确定的各发电机组最佳输出功率，控制调

速器的调节特性，使发电机组在电力系统额定频率下所发出的实际功率与设定的
输出功率相一致。自动发电控制系统中的负荷分配器是根据所测量的发电机实际
输出功率和频率偏差等信号按照一定的准则分配各台发电机组输出功率。

三、在发电厂设备保护中的应用

（一）连锁保护
发电厂在日常的运行过程中会遇到各种意想不到的事故及问题，进而造成电
力系统无法进行正常的作业及工作。而在其中应用自动化技术，就可以有效地对
