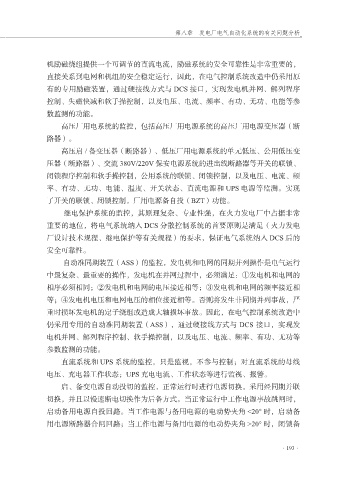

第八章 发电厂电气自动化系统的有关问题分析

机励磁绕组提供一个可调节的直流电流，励磁系统的安全可靠性是非常重要的，
直接关系到电网和机组的安全稳定运行，因此，在电气控制系统改造中仍采用原
有的专用励磁装置，通过硬接线方式与 DCS 接口，实现发电机并网、解列程序

控制、失磁快减和软手操控制，以及电压、电流、频率、有功、无功、电能等参
数监测的功能。
高压厂用电系统的监控，包括高压厂用电源系统的高压厂用电源变压器（断
路器）。

高压启 / 备变压器（断路器）、低压厂用电源系统的单元低压、公用低压变
压器（断路器）、交流 380V/220V 保安电源系统的进出线断路器等开关的联锁、
闭锁程序控制和软手操控制，公用系统的联锁、闭锁控制，以及电压、电流、频

率、有功、无功、电能、温度、开关状态、直流电源和 UPS 电源等监测。实现
了开关的联锁、闭锁控制，厂用电源备自投（BZT）功能。
继电保护系统的监控，其原理复杂、专业性强，在火力发电厂中占据非常
重要的地位，将电气系统纳入 DCS 分散控制系统的首要原则是满足（火力发电
厂设计技术规程、继电保护等有关规程）的要求，保证电气系统纳入 DCS 后的

安全可靠性。
自动准同期装置（ASS）的监控，发电机和电网的同期并列操作是电气运行
中最复杂、最重要的操作，发电机在并网过程中，必须满足：①发电机和电网的

相序必须相同；②发电机和电网的电压接近相等；③发电机和电网的频率接近相
等；④发电机电压和电网电压的相位接近相等。否则将发生非同期并列事故，严
重时损坏发电机的定子绕组或造成大轴损坏事故。因此，在电气控制系统改造中
仍采用专用的自动准同期装置（ASS），通过硬接线方式与 DCS 接口，实现发
电机并网、解列程序控制、软手操控制，以及电压、电流、频率、有功、无功等

参数监测的功能。
直流系统和 UPS 系统的监控，只是监视，不参与控制；对直流系统的母线
电压、充电器工作状态；UPS 充电电流、工作状态等进行监视、报警。

启、备变电源自动投切的监控，正常运行时进行电源切换，采用经同期并联
切换，并且以慢速断电切换作为后备方式。当正常运行中工作电源事故跳闸时，
启动备用电源自投回路。当工作电源与备用电源的电动势夹角 <20° 时，启动备
用电源断路器合闸回路；当工作电源与备用电源的电动势夹角 >20° 时，闭锁备
