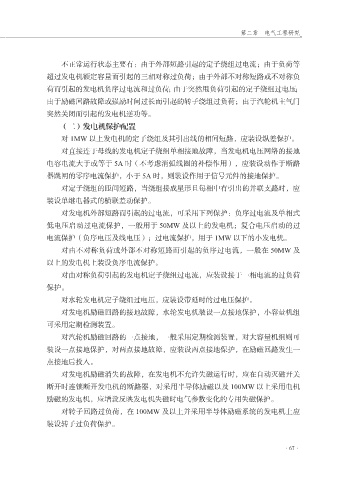

第二章 电气工程研究

不正常运行状态主要有：由于外部短路引起的定子绕组过电流；由于负荷等
超过发电机额定容量而引起的三相对称过负荷；由于外部不对称短路或不对称负
荷而引起的发电机负序过电流和过负荷；由于突然甩负荷引起的定子绕组过电压；

由于励磁回路故障或强励时间过长而引起的转子绕组过负荷；由于汽轮机主气门
突然关闭而引起的发电机逆功等。
（二）发电机保护配置
对 1MW 以上发电机的定子绕组及其引出线的相间短路，应装设纵差保护。

对直接连于母线的发电机定子绕组单相接地故障，当发电机电压网络的接地
电容电流大于或等于 5A 时（不考虑消弧线圈的补偿作用），应装设动作于断路
器跳闸的零序电流保护，小于 5A 时，则装设作用于信号元件的接地保护。

对定子绕组的匝间短路，当绕组接成星形且每相中有引出的并联支路时，应
装设单继电器式的横联差动保护。
对发电机外部短路而引起的过电流，可采用下列保护：负序过电流及单相式
低电压启动过电流保护，一般用于 50MW 及以上的发电机；复合电压启动的过
电流保护（负序电压及线电压）；过电流保护，用于 1MW 以下的小发电机。

对由不对称负荷或外部不对称短路而引起的负序过电流，一般在 50MW 及
以上的发电机上装设负序电流保护。
对由对称负荷引起的发电机定子绕组过电流，应装设接于一相电流的过负荷

保护。
对水轮发电机定子绕组过电压，应装设带延时的过电压保护。
对发电机励磁回路的接地故障，水轮发电机装设一点接地保护，小容量机组
可采用定期检测装置。
对汽轮机励磁回路的一点接地，一般采用定期检测装置，对大容量机组则可

装设一点接地保护，对两点接地故障，应装设两点接地保护，在励磁回路发生一
点接地后投入。
对发电机励磁消失的故障，在发电机不允许失磁运行时，应在自动灭磁开关

断开时连锁断开发电机的断路器，对采用半导体励磁以及 100MW 以上采用电机
励磁的发电机，应增设反映发电机失磁时电气参数变化的专用失磁保护。
对转子回路过负荷，在 100MW 及以上并采用半导体励磁系统的发电机上应
装设转子过负荷保护。

·67·
