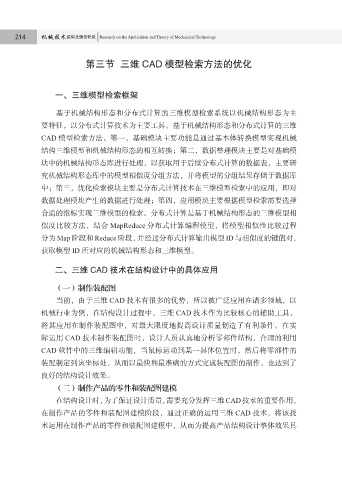

214 机械技术 运用及理论研究 Research on the Application and Theory of Mechanical Technology

第三节 三维 CAD 模型检索方法的优化

一、三维模型检索框架

基于机械结构形态和分布式计算的三维模型检索系统以机械结构形态为主
要特征，以分布式计算技术为主要工具。基于机械结构形态和分布式计算的三维
CAD 模型检索方法。第一，基础模块主要功能是通过基本体转换模型实现机械
结构三维模型和机械结构形态的相互转换；第二，数据整理模块主要是对基础模

块中的机械结构形态库进行处理，以获取用于后续分布式计算的数据表，主要研
究机械结构形态库中的模型相似度分组方法，并将模型的分组结果存储于数据库
中；第三，优化检索模块主要是分布式计算技术在三维模型检索中的应用，即对
数据处理模块产生的数据进行处理；第四，应用模块主要根据模型检索需要选择

合适的指标实现三维模型的检索。分布式计算是基于机械结构形态的三维模型相
似度比较方法，结合 MapReduce 分布式计算编程模型，将模型相似性比较过程
分为 Map 阶段和 Reduce 阶段，并经过分布式计算输出模型 ID 与相似度的键值对，
获取模型 ID 所对应的机械结构形态和三维模型。

二、三维 CAD 技术在结构设计中的具体应用

（一）制作装配图
当前，由于三维 CAD 技术有很多的优势，所以被广泛应用在诸多领域，以

机械行业为例，在结构设计过程中，三维 CAD 技术作为比较核心的辅助工具，
将其应用在制作装配图中，对最大限度地提高设计质量创造了有利条件。在实
际运用 CAD 技术制作装配图时，设计人员认真地分析零部件结构，合理的利用
CAD 软件中的三维编辑功能，当鼠标运动到某一具体位置时，然后将零部件的

装配制定到该坐标处，从而以最快和最准确的方式完成装配图的制作，也达到了
良好的结构设计效果。
（二）制作产品的零件和装配图建模
在结构设计时，为了保证设计质量，需要充分发挥三维CAD技术的重要作用，

在制作产品的零件和装配图建模阶段，通过正确的运用三维 CAD 技术，将该技
术运用在制作产品的零件和装配图建模中，从而为提高产品结构设计整体效果具
