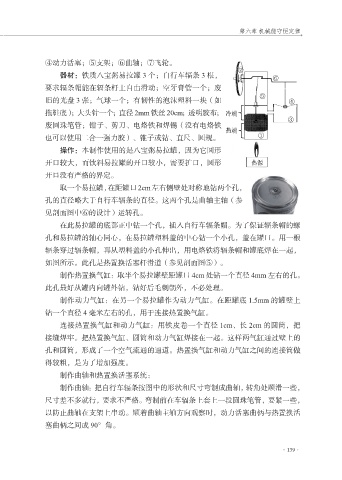

第六章 机械能守恒定律

④动力活塞；⑤支架；⑥曲轴；⑦飞轮。
②
器材：铁质八宝粥易拉罐 3 个；自行车辐条 3 根， ⑥
要求辐条帽能在辐条杆上自由滑动；空牙膏管一个；废
⑤
旧的光盘 3 张；气球一个；有韧性的泡沫塑料一块（如 ④
拖鞋底）；大头针一个；直径 2mm 铁丝 20cm；透明胶布； 冷端
③
废圆珠笔管；钳子、剪刀、电烙铁和焊锡（没有电烙铁
热端
也可以使用二合一强力胶）、锥子或钻、直尺、圆规。 ①
操作：本制作使用的是八宝粥易拉罐，因为它圆形

开口较大，而饮料易拉罐的开口较小，需要扩口，圆形 热源
开口没有严格的界定。
取一个易拉罐，在距罐口2cm左右侧壁处对称地钻两个孔，
孔的直径略大于自行车辐条的直径。这两个孔是曲轴主轴（参

见剖面图中⑥的设计）运转孔。
在此易拉罐的底部正中钻一个孔，插入自行车辐条帽。为了保证辐条帽的螺
孔和易拉罐的轴心同心，在易拉罐塑料盖的中心钻一个小孔，盖在罐口。用一根
辐条穿过辐条帽，再从塑料盖的小孔伸出，用电烙铁将辐条帽和罐底焊在一起，

如图所示。此孔是热置换活塞杆滑道（参见剖面图⑤）。
制作热置换气缸：取半个易拉罐壁距罐口 4cm 处钻一个直径 4mm 左右的孔。
此孔最好从罐内向罐外钻，钻好后毛刺朝外，不必处理。
制作动力气缸：在另一个易拉罐作为动力气缸。在距罐底 1.5mm 的罐壁上

钻一个直径 4 毫米左右的孔，用于连接热置换气缸。
连接热置换气缸和动力气缸：用铁皮卷一个直径 1cm、长 2cm 的圆筒，把
接缝焊牢。把热置换气缸、圆筒和动力气缸焊接在一起。这样两气缸通过壁上的
孔和圆筒，形成了一个空气流通的通道。热置换气缸和动力气缸之间的连接筒做

得较粗，是为了增加强度。
制作曲轴和热置换活塞系统：
制作曲轴：把自行车辐条按图中的形状和尺寸弯制成曲轴，转角处顺滑一些，
尺寸差不多就行，要求不严格。弯制前在车辐条上套上一段圆珠笔管，要紧一些，

以防止曲轴在支架上串动。顺着曲轴主轴方向观察时，动力活塞曲柄与热置换活
塞曲柄之间成 90°角。

·139·
