这样学高中物理更有益——力学部分
Learning High School Physics This Way is More Beneficial—Mechanics Section

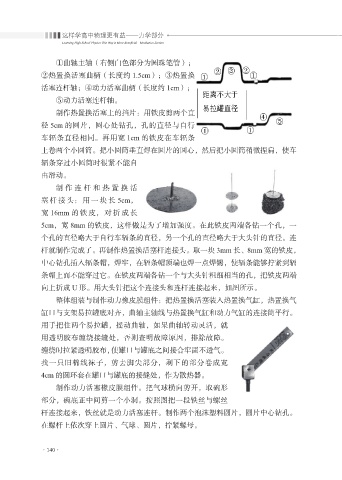

①曲轴主轴（右侧白色部分为圆珠笔管）；
②热置换活塞曲柄（长度约 1.5cm）；③热置换
活塞连杆轴；④动力活塞曲柄（长度约 1cm）；
⑤动力活塞连杆轴。
制作热置换活塞上的挡片：用铁皮剪两个直
径 5cm 的圆片，圆心处钻孔，孔的直径与自行
车辐条直径相同。再用宽 1cm 的铁皮在车辐条
上卷两个小圆筒。把小圆筒垂直焊在圆片的圆心，然后把小圆筒稍微捏扁，使车
辐条穿过小圆筒时很紧不能自
由滑动。
制 作 连 杆 和 热 置 换 活
塞杆接头：用一块长 5cm，
宽 16mm 的铁皮，对折成长
5cm，宽 8mm 的铁皮，这样做是为了增加强度。在此铁皮两端各钻一个孔，一
个孔的直径略大于自行车辐条的直径，另一个孔的直径略大于大头针的直径。连
杆就制作完成了。再制作热置换活塞杆连接头。取一块 3mm 长、8mm 宽的铁皮，
中心钻孔插入辐条帽，焊牢，在辐条帽顶端也焊一点焊锡，使辐条能够拧紧到辐
条帽上而不能穿过它。在铁皮两端各钻一个与大头针粗细相当的孔，把铁皮两端
向上折成 U 形。用大头针把这个连接头和连杆连接起来，如图所示。
整体组装与制作动力橡皮膜组件：把热置换活塞装入热置换气缸，热置换气
缸口与支架易拉罐底对齐，曲轴主轴线与热置换气缸和动力气缸的连接筒平行。
用手把住两个易拉罐，摇动曲轴，如果曲轴转动灵活，就
用透明胶布缠绕接缝处，否则查明故障原因，排除故障。
缠绕时拉紧透明胶布，使罐口与罐底之间接合牢固不透气。
找一只旧棉线袜子，剪去脚尖部分，剩下的部分卷成宽
4cm 的圆环套在罐口与罐底的接缝处，作为散热器。
制作动力活塞橡皮膜组件。把气球横向剪开，取碗形
部分，碗底正中间剪一个小洞。按照图把一段铁丝与螺丝
杆连接起来，铁丝就是动力活塞连杆。制作两个泡沫塑料圆片，圆片中心钻孔。
在螺杆上依次穿上圆片、气球、圆片，拧紧螺母。
·140·
