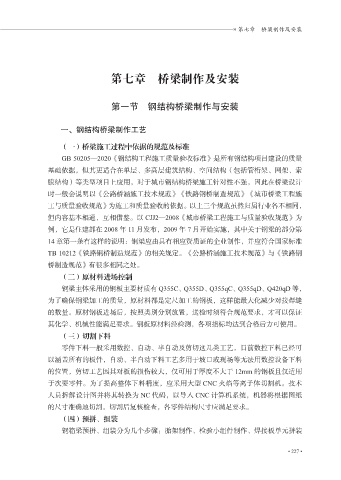

第七章 桥梁制作及安装

第一节 钢结构桥梁制作与安装

一、钢结构桥梁制作工艺

（一）桥梁施工过程中依据的规范及标准

GB 50205—2020《钢结构工程施工质量验收标准》是所有钢结构项目建设的质量
基础依据，但其更适合在单层、多高层建筑结构、空间结构（包括管桁架、网架、索
膜结构）等类型项目上应用，对于城市钢结构桥梁施工针对性不强，因此在桥梁设计
时一般会说明以《公路桥涵施工技术规范》《铁路钢桥制造规范》《城市桥梁工程施

工与质量验收规范》为施工和质量验收的依据。以上三个规范虽然归属行业各不相同，
但内容基本相通，互相借鉴。以 CJJ2—2008《城市桥梁工程施工与质量验收规范》为
例，它是住建部在 2008 年 11 月发布，2009 年 7 月开始实施，其中关于钢梁的部分第

14 章第一条有这样的说明：钢梁应由具有相应资质证的企业制作，并应符合国家标准
TB 10212《铁路钢桥制造规范》的相关规定。《公路桥涵施工技术规范》与《铁路钢
桥制造规范》有很多相同之处。
（二）原材料进场控制

钢梁主体采用的钢板主要材质有 Q355C、Q355D、Q355qC、Q355qD、Q420qD 等，
为了确保钢梁加工的质量，原材料都是定尺加工的钢板，这样能最大化减少对接焊缝
的数量。原材钢板进场后，按照类别分别放置，送检时须符合规范要求，才可以保证

其化学、机械性能满足要求。钢板原材料经检测，各项指标均达到合格后方可使用。
（三）切割下料
零件下料一般采用数控、自动、半自动及剪切这几类工艺，目前数控下料已经可
以涵盖所有的板件，自动、半自动下料工艺多用于坡口或现场等无法用数控设备下料
的位置，剪切工艺因其对板的损伤较大，仅可用于厚度不大于 12mm 的钢板且仅适用

于次要零件。为了提高整体下料精度，应采用大型 CNC 火焰等离子体切割机。技术
人员拆解设计图并将其转换为 NC 代码，以导入 CNC 计算机系统，机器将根据图纸
的尺寸准确地切割。切割后复核检查，各零件结构尺寸应满足要求。

（四）预拼、组装
钢箱梁预拼、组装分为几个步骤：胎架制作、检验小组件制作、焊接板单元拼装
