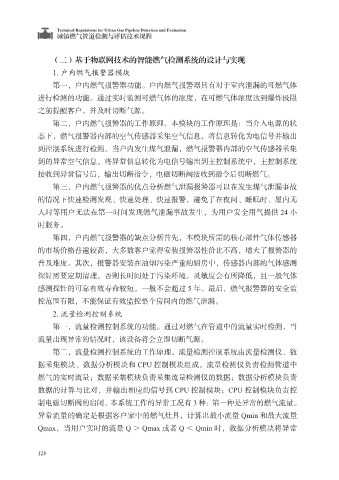

城镇燃气管道检测与评估技术规程

（二）基于物联网技术的智能燃气检测系统的设计与实现
1. 户内燃气报警器模块
第一，户内燃气报警器功能。户内燃气报警器具有对于室内泄漏的可燃气体

进行检测的功能。通过实时监测可燃气体的浓度，在可燃气体浓度达到爆炸极限
之前提醒客户，并及时切断气源。
第二，户内燃气报警器的工作原理。本模块的工作原理是：当介入电源的状
态下，燃气报警器内部的空气传感器采集空气信息，将信息转化为电信号并输出

到控制系统进行检测。当户内发生煤气泄漏，燃气报警器内部的空气传感器采集
到的异常空气信息，将异常信息转化为电信号输出到主控制系统中，主控制系统
接收到异常信号后，输出切断指令，电磁切断阀接收到指令后切断燃气。
第三，户内燃气报警器的优点分析燃气泄漏报警器可以在发生煤气泄漏事故

的情况下快速检测发现、快速处理、快速报警，避免了在夜间、睡眠时、屋内无
人时等用户无法在第一时间发现燃气泄漏事故发生，为用户安全用气提供 24 小
时服务。
第四，户内燃气报警器的缺点分析首先，本模块所需的核心部件气体传感器

的市场价格普遍较高，大多数客户觉得安装报警器性价比不高，增大了报警器的
普及难度。其次，报警器安装在油烟污染严重的厨房中，传感器内部的气体感测
探针需要定期清理，否则长时间处于污染环境，灵敏度会有所降低，且一般气体
感测探针的可靠有效寿命较短，一般不会超过 5 年。最后，燃气报警器的安全监

控范围有限，不能保证有效监控整个房间内的燃气泄漏。
2. 流量检测控制系统
第一，流量检测控制系统的功能。通过对燃气在管道中的流量实时检测，当
流量出现异常的情况时，该设备将会立即切断气源。

第二，流量检测控制系统的工作原理。流量检测控制系统由流量检测仪、数
据采集模块、数据分析模块和 CPU 控制模块组成。流量检测仪负责检测管道中
燃气的实时流量；数据采集模块负责采集流量检测仪的数据；数据分析模块负责
数据的计算与比对，并输出相应的信号到 CPU 控制模块；CPU 控制模块负责控

制电磁切断阀的启闭。本系统工作的异常工况有 3 种：第一种是异常的燃气流量。
异常流量的确定是根据客户家中的燃气灶具，计算出最小流量 Qmin 和最大流量
Qmax，当用户实时的流量 Q ＞ Qmax 或者 Q ＜ Qmin 时，数据分析模块将异常

128
