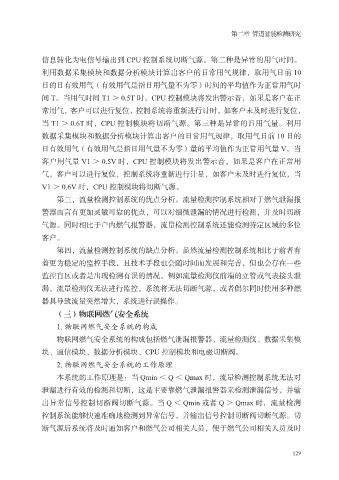

第二章 管道智能检测研究

信息转化为电信号输出到 CPU 控制系统切断气源。第二种是异常的用气时间。
利用数据采集模块和数据分析模块计算出客户的日常用气规律，取用气日前 10
日的日有效用气（有效用气是指日用气量不为零）时间的平均值作为正常用气时

间 T。当用气时间 T1 ＞ 0.5T 时，CPU 控制模块将发出警示音，如果是客户在正
常用气，客户可以进行复位，控制系统将重新进行计时，如客户未及时进行复位，
当 T1 ＞ 0.6T 时，CPU 控制模块将切断气源。第三种是异常的日用气量。利用
数据采集模块和数据分析模块计算出客户的日常用气规律，取用气日前 10 日的

日有效用气（有效用气是指日用气量不为零）量的平均值作为正常用气量 V。当
客户用气量 V1 ＞ 0.5V 时，CPU 控制模块将发出警示音，如果是客户在正常用
气，客户可以进行复位，控制系统将重新进行计量，如客户未及时进行复位，当
V1 ＞ 0.6V 时，CPU 控制模块将切断气源。

第三，流量检测控制系统的优点分析。流量检测控制系统相对于燃气泄漏报
警器而言有更加灵敏可靠的优点，可以对细微泄漏的情况进行检测，并及时切断
气源。同时相比于户内燃气报警器，流量检测控制系统还能检测特定区域的多位
客户。

第四，流量检测控制系统的缺点分析。虽然流量检测控制系统相比于前者有
着更为稳定的监控手段，且技术手段也会随时间而发展和完善，但也会存在一些
监控盲区或者是出现检测有误的情况。例如流量检测仪前端的立管或气表接头泄
漏，流量检测仪无法进行监控，系统将无法切断气源，或者偶尔同时使用多种燃

器具导致流量突然增大，系统进行误操作。
（三）物联网燃气安全系统
1. 物联网燃气安全系统的构成
物联网燃气安全系统的构成包括燃气泄漏报警器、流量检测仪、数据采集模

块、通信模块、数据分析模块、CPU 控制模块和电磁切断阀。
2. 物联网燃气安全系统的工作原理
本系统的工作原理是：当 Qmin ＜ Q ＜ Qmax 时，流量检测控制系统无法对
泄漏进行有效的检测和切断，这是主要靠燃气泄漏报警器来检测泄漏信号，并输

出异常信号控制切断阀切断气源。当 Q ＜ Qmin 或者 Q ＞ Qmax 时，流量检测
控制系统能够快速准确地检测到异常信号，并输出信号控制切断阀切断气源。切
断气源后系统将及时通知客户和燃气公司相关人员，便于燃气公司相关人员及时
