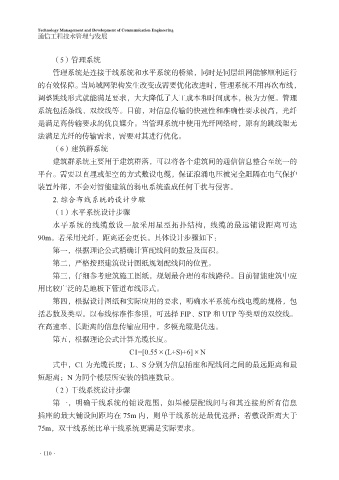

（5）管理系统
管理系统是连接干线系统和水平系统的桥梁，同时是同层组网能够顺利运行
的有效保障。当局域网架构发生改变或需要优化改进时，管理系统不用再次布线，

调整跳线形式就能满足要求，大大降低了人工成本和时间成本，极为方便。管理
系统包括条线、双绞线等。目前，对信息传输的快速性和准确性要求极高，光纤
是满足高传输要求的优良媒介。当管理系统中使用光纤网络时，原有的跳线架无
法满足光纤的传输需求，需要对其进行优化。

（6）建筑群系统
建筑群系统主要用于建筑群落，可以将各个建筑间的通信信息整合至统一的
平台。需要以直埋或架空的方式敷设电缆，保证浪涌电压被完全阻隔在电气保护
装置外部，不会对智能建筑的弱电系统造成任何干扰与侵害。

2. 综合布线系统的设计步骤
（1）水平系统设计步骤
水平系统的线缆敷设一般采用星型拓扑结构，线缆的最远铺设距离可达
90m。若采用光纤，距离还会更长。具体设计步骤如下：

第一，根据理论公式精确计算配线间的数量及面积。
第二，严格按照建筑设计图纸规划配线间的位置。
第三，仔细参考建筑施工图纸，规划最合理的布线路径。目前智能建筑中应
用比较广泛的是地板下管道布线形式。

第四，根据设计图纸和实际应用的要求，明确水平系统布线电缆的规格，包
括芯数及类型。以布线标准作参照，可选择 FIP、STP 和 UTP 等类型的双绞线。
在高速率、长距离的信息传输应用中，多模光缆是优选。
第五，根据理论公式计算光缆长度。

C1=[0.55×(L+S)+6]×N
式中，C1 为光缆长度；L、S 分别为信息插座和配线间之间的最远距离和最
短距离；N 为同个楼层所安装的插座数量。
（2）干线系统设计步骤

第一，明确干线系统的铺设范围，如果楼层配线间与和其连接的所有信息
插座的最大铺设间距均在 75m 内，则单干线系统是最优选择；若敷设距离大于
75m，双干线系统比单干线系统更满足实际要求。
