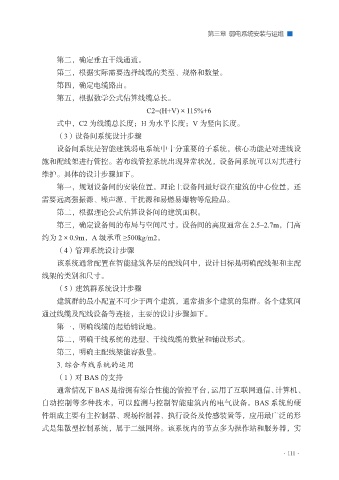

第三章 弱电系统安装与运维 ■

第二，确定垂直干线通道。
第三，根据实际需要选择线缆的类型、规格和数量。
第四，确定电缆路由。

第五，根据数学公式估算线缆总长。
C2=(H+V)×115%+6
式中，C2 为线缆总长度；H 为水平长度；V 为竖向长度。
（3）设备间系统设计步骤

设备间系统是智能建筑弱电系统中十分重要的子系统，核心功能是对进线设
施和配线架进行管控。若布线管控系统出现异常状况，设备间系统可以对其进行
维护。具体的设计步骤如下。
第一，规划设备间的安装位置。理论上设备间最好设在建筑的中心位置，还

需要远离强振源、噪声源、干扰源和易燃易爆物等危险品。
第二，根据理论公式估算设备间的建筑面积。
第三，确定设备间的布局与空间尺寸。设备间的高度通常在 2.5~2.7m，门高
约为 2×0.9m，A 级承重 ≥500kg/m2。

（4）管理系统设计步骤
该系统通常配置在智能建筑各层的配线间中，设计目标是明确配线架和主配
线架的类别和尺寸。
（5）建筑群系统设计步骤

建筑群的最小配置不可少于两个建筑，通常指多个建筑的集群。各个建筑间
通过线缆及配线设备等连接，主要的设计步骤如下。
第一，明确线缆的起始铺设地。
第二，明确干线系统的选型、干线线缆的数量和铺设形式。

第三，明确主配线架能容数量。
3. 综合布线系统的运用
（1）对 BAS 的支持
通常情况下 BAS 是指拥有综合性能的管控平台，运用了互联网通信、计算机、

自动控制等多种技术，可以监测与控制智能建筑内的电气设备。BAS 系统的硬
件组成主要有主控制器、现场控制器、执行设备及传感装置等，应用最广泛的形
式是集散型控制系统，属于二级网络。该系统内的节点多为操作站和服务器，实

·111·
