第一章 通信设备 ■

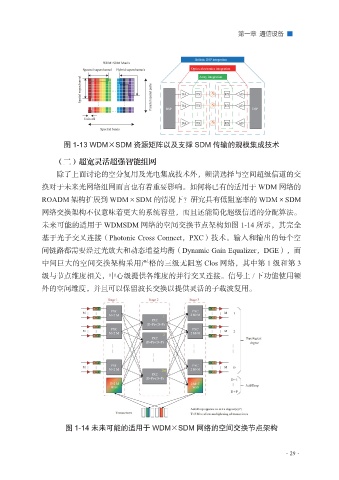

图 1-13 WDM×SDM 资源矩阵以及支撑 SDM 传输的规模集成技术

（二）超宽灵活超强智能组网
除了上面讨论的空分复用及光电集成技术外，频谱选择与空间超级信道的交
换对于未来光网络组网而言也有着重要影响。如何将已有的适用于 WDM 网络的
ROADM 架构扩展到 WDM×SDM 的情况下？研究具有低阻塞率的 WDM×SDM

网络交换架构不仅意味着更大的系统容量，而且还能简化超级信道的分配算法。
未来可能的适用于 WDMSDM 网络的空间交换节点架构如图 1-14 所示，其完全
基于光子交叉连接（Photonic Cross Connect，PXC）技术。输入和输出的每个空

间链路都需要经过光放大和动态增益均衡（Dynamic Gain Equalizer，DGE），而
中间巨大的空间交换架构采用严格的三级无阻塞 Clos 网络，其中第 1 级和第 3
级与节点维度相关，中心级提供各维度的并行交叉连接。信号上 / 下功能使用额
外的空间维度，并且可以保留波长交换以提供灵活的子载波复用。

图 1-14 未来可能的适用于 WDM×SDM 网络的空间交换节点架构

·29·
