第一章 通信设备 ■

一线两用。

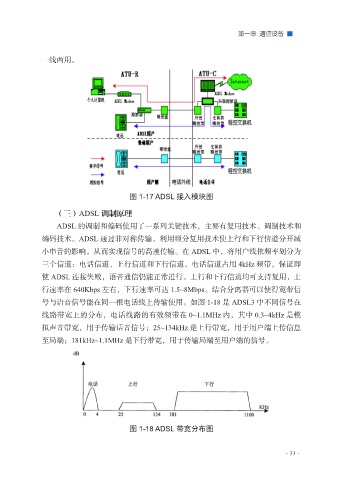

图 1-17 ADSL 接入模块图

（三）ADSL 调制原理
ADSL 的调制和编码使用了一系列关键技术，主要有复用技术、调制技术和

编码技术。ADSL 通过非对称传输，利用频分复用技术使上行和下行信道分开减
小串音的影响，从而实现信号的高速传输。在 ADSL 中，将用户线依频率划分为
三个信道：电话信道、上行信道和下行信道。电话信道占用 4kHz 频带，保证即
使 ADSL 连接失败，语音通信仍能正常进行。上行和下行信道均可支持复用，上
行速率在 640Kbps 左右，下行速率可达 1.5~8Mbps。结合分离器可以使得宽带信

号与语音信号能在同一根电话线上传输使用。如图 1-18 是 ADSL3 中不同信号在
线路带宽上的分布，电话线路的有效频带在 0~1.1MHz 内，其中 0.3~4kHz 是模
拟声音带宽，用于传输话音信号；25~134kHz 是上行带宽，用于用户端上传信息

至局端；181kHz~1.1MHz 是下行带宽，用于传输局端至用户端的信号。

图 1-18 ADSL 带宽分布图

·33·
