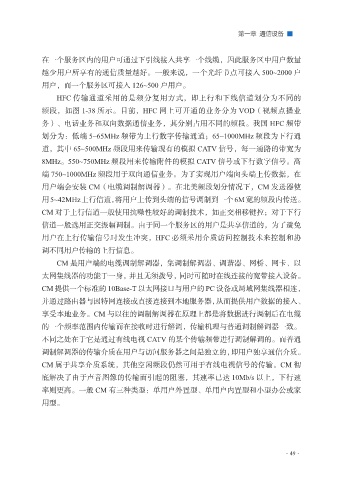

第一章 通信设备 ■

在一个服务区内的用户可通过下引线接入共享一个线缆，因此服务区中用户数量
越少用户所享有的通信质量越好。一般来说，一个光纤节点可接入 500~2000 户
用户，而一个服务区可接入 126~500 户用户。

HFC 传输通道采用的是频分复用方式，即上行和下线信道划分为不同的
频段，如图 1-38 所示。目前，HFC 网上可开通的业务分为 VOD（视频点播业
务）、电话业务和双向数据通信业务，其分别占用不同的频段。我国 HFC 频带
划分为：低端 5~65MHz 频带为上行数字传输通道；65~1000MHz 频段为下行通

道，其中 65~500MHz 频段用来传输现有的模拟 CATV 信号，每一通路的带宽为
8MHz。550~750MHz 频段用来传输附件的模拟 CATV 信号或下行数字信号。高
端 750~1000MHz 频段用于双向通信业务。为了实现用户端向头端上传数据，在
用户端会安装 CM（电缆调制解调器）。在北美频段划分情况下，CM 发送器使

用5~42MHz上行信道，将用户上传到头端的信号调制到一个6M宽的频段内传送。
CM 对于上行信道一般使用抗噪性较好的调制技术，如正交相移键控；对于下行
信道一般选用正交振幅调制。由于同一个服务区的用户是共享信道的，为了避免
用户在上行传输信号时发生冲突，HFC 必须采用介质访问控制技术来控制和协

调不同用户传输的上行信息。
CM 是用户端的电缆调制解调器，集调制解调器、调谐器、网桥、网卡、以
太网集线器的功能于一身，并且无须拨号，同时可随时在线连接的宽带接入设备。
CM 提供一个标准的 10Base-T 以太网接口与用户的 PC 设备或局域网集线器相连，

并通过路由器与因特网连接或直接连接到本地服务器，从而提供用户数据的接入、
享受本地业务。CM 与以往的调制解调器在原理上都是将数据进行调制后在电缆
的一个频率范围内传输而在接收时进行解调，传输机理与普通调制解调器一致。
不同之处在于它是通过有线电视 CATV 的某个传输频带进行调制解调的。而普通

调制解调器的传输介质在用户与访问服务器之间是独立的，即用户独享通信介质。
CM 属于共享介质系统，其他空闲频段仍然可用于有线电视信号的传输。CM 彻
底解决了由于声音图像的传输而引起的阻塞，其速率已达 10Mb/s 以上，下行速
率则更高。一般 CM 有三种类型：单用户外置型、单用户内置型和小型办公或家

用型。
