第一章 通信设备 ■

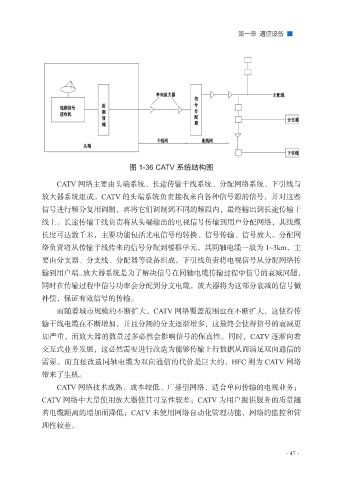

图 1-36 CATV 系统结构图

CATV 网络主要由头端系统、长途传输干线系统、分配网络系统、下引线与
放大器系统组成。CATV 的头端系统负责接收来自各种信号源的信号，并对这些
信号进行频分复用调制，再将它们调制到不同的频段内，最终输出到长途传输干

线上。长途传输干线负责将从头端输出的电视信号传输到用户分配网络，其线缆
长度可达数千米，主要功能包括光电信号的转换、信号传输、信号放大。分配网
络负责将从传输干线传来的信号分配到楼群单元，其同轴电缆一般为 1~3km，主
要由分支器、分支线、分配器等设备组成。下引线负责将电视信号从分配网络传

输到用户端。放大器系统是为了解决信号在同轴电缆传输过程中信号的衰减问题，
同时在传输过程中信号功率会分配到分支电缆，放大器将为这部分衰减的信号做
补偿，保证有效信号的传输。
而随着城市规模的不断扩大，CATV 网络覆盖范围也在不断扩大，这使得传

输干线电缆在不断增加，并且分割的分支逐渐增多，这最终会使得信号的衰减更
加严重，而放大器的数量过多必然会影响信号的保真性。同时，CATV 逐渐向着
交互式业务发展，这必然需要进行改造为能够传输上行数据从而满足双向通信的
需要。而直接改造同轴电缆为双向通信的代价是巨大的，HFC 则为 CATV 网络

带来了生机。
CATV 网络技术成熟、成本较低、广播型网络、适合单向传输的电视业务；
CATV 网络中大量使用放大器使其可靠性较差；CATV 为用户提供服务的质量随
着电缆距离的增加而降低；CATV 未使用网络自动化管理功能，网络的监控和管

理性较差。
