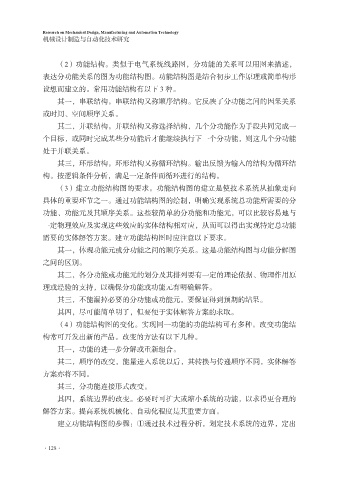

（2）功能结构。类似于电气系统线路图，分功能的关系可以用图来描述，
表达分功能关系的图为功能结构图。功能结构图是结合初步工作原理或简单构形
设想而建立的。常用功能结构有以下 3 种。

其一，串联结构。串联结构又称顺序结构。它反映了分功能之间的因果关系
或时间、空间顺序关系。
其二，并联结构。并联结构又称选择结构，几个分功能作为手段共同完成一
个目标，或同时完成某些分功能后才能继续执行下一个分功能，则这几个分功能

处于并联关系。
其三，环形结构。环形结构又称循环结构。输出反馈为输入的结构为循环结
构。按逻辑条件分析，满足一定条件而循环进行的结构。
（3）建立功能结构图的要求。功能结构图的建立是使技术系统从抽象走向

具体的重要环节之一。通过功能结构图的绘制，明确实现系统总功能所需要的分
功能、功能元及其顺序关系。这些较简单的分功能和功能元，可以比较容易地与
一定物理效应及实现这些效应的实体结构相对应，从而可以得出实现特定总功能
需要的实体解答方案。建立功能结构图时应注意以下要求。

其一，体现功能元或分功能之间的顺序关系。这是功能结构图与功能分解图
之间的区别。
其二，各分功能或功能元的划分及其排列要有一定的理论依据、物理作用原
理或经验的支持，以确保分功能或功能元有明确解答。

其三，不能漏掉必要的分功能或功能元，要保证得到预期的结果。
其四，尽可能简单明了，但要便于实体解答方案的求取。
（4）功能结构图的变化。实现同一功能的功能结构可有多种。改变功能结
构常可开发出新的产品。改变的方法有以下几种。

其一，功能的进一步分解或重新组合。
其二，顺序的改变，能量进入系统以后，其转换与传递顺序不同，实体解答
方案亦将不同。
其三，分功能连接形式改变。

其四，系统边界的改变。必要时可扩大或缩小系统的功能，以求得更合理的
解答方案。提高系统机械化、自动化程度是其重要方面。
建立功能结构图的步骤：①通过技术过程分析，划定技术系统的边界，定出
