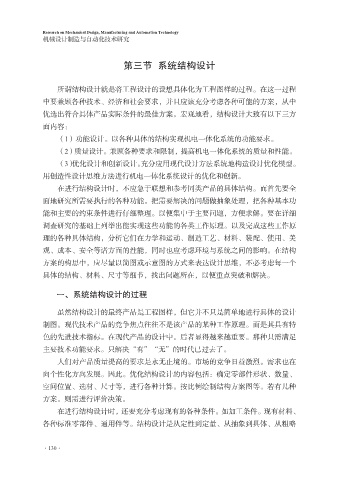

第三节 系统结构设计

所谓结构设计就是将工程设计的设想具体化为工程图样的过程。在这一过程
中要兼顾各种技术、经济和社会要求，并且应该充分考虑各种可能的方案，从中
优选出符合具体产品实际条件的最佳方案。宏观地看，结构设计大致有以下三方
面内容：
（1）功能设计。以各种具体的结构实现机电一体化系统的功能要求。

（2）质量设计。兼顾各种要求和限制，提高机电一体化系统的质量和性能。
（3）优化设计和创新设计。充分应用现代设计方法系统地构造设计优化模型。
用创造性设计思维方法进行机电一体化系统设计的优化和创新。

在进行结构设计时，不应急于联想和参考同类产品的具体结构。而首先要全
面地研究所需要执行的各种功能。把需要解决的问题做抽象处理，把各种基本功
能和主要的约束条件进行仔细整理。以便集中于主要问题，方便求解。要在详细
调查研究的基础上列举出能实现这些功能的各类工作原理。以及完成这些工作原
理的各种具体结构，分析它们在力学和运动、制造工艺、材料、装配、使用、美

观、成本、安全等诸方面的性能，同时也应考虑环境与系统之间的影响。在结构
方案的构思中，应尽量以简图或示意图的方式来表达设计思维，不必考虑每一个
具体的结构、材料、尺寸等细节，找出问题所在，以便重点突破和解决。

一、系统结构设计的过程

虽然结构设计的最终产品是工程图样，但它并不只是简单地进行具体的设计
制图。现代技术产品的竞争焦点往往不是该产品的某种工作原理。而是其具有特
色的先进技术指标。在现代产品的设计中。后者显得越来越重要。那种只需满足

主要技术功能要求。只解决“有”“无”的时代已过去了。
人们对产品质量提高的要求是永无止境的。市场的竞争日益激烈。需求也在
向个性化方向发展。因此。优化结构设计的内容包括：确定零部件形状、数量、

空间位置、选材、尺寸等，进行各种计算。按比例绘制结构方案图等。若有几种
方案。则需进行评价决策。
在进行结构设计时，还要充分考虑现有的各种条件。如加工条件。现有材料、
各种标准零部件、通用件等。结构设计是从定性到定量、从抽象到具体、从粗略
