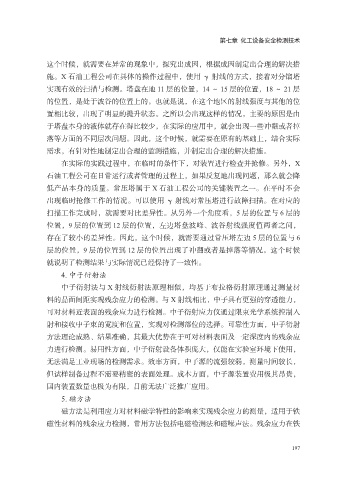

Page 209 - 新时期化工设备管理与安全

第七章 化工设备安全检测技术

这个时候，就需要在异常的现象中，探究出成因，根据成因制定出合理的解决措
施。X 石油工程公司在具体的操作过程中，使用 γ 射线的方式，接着对分馏塔
实现有效的扫描与检测。塔盘在地 11 层的位置，14 ～ 15 层的位置，18 ～ 21 层

的位置，是处于波谷的位置上的。也就是说，在这个地区的射线强度与其他的位
置相比较，出现了明显的提升状态。之所以会出现这样的情况，主要的原因是由
于塔盘本身的液体就存在得比较少，在实际的应用中，就会出现一些冲翻或者掉
落等方面的不同层次问题。因此，这个时候，就需要在原有的基础上，结合实际

需求，有针对性地制定出合理的监测措施，并制定出合理的解决措施。
在实际的实践过程中，在临时的条件下，对装置进行检查并抢修。另外，X
石油工程公司在日常运行或者管理的过程上，如果反复地出现问题，那么就会降
低产品本身的质量。常压塔属于 X 石油工程公司的关键装置之一。在平时不会

出现临时抢修工作的情况。可以使用 γ 射线对常压塔进行故障扫描。在对应的
扫描工作完成时，就需要对比差异性。从另外一个角度看，5 层的位置与 6 层的
位置，9 层的位置到 12 层的位置，左边塔盘波峰、波谷射线强度值两者之间，
存在了较小的差异性。因此，这个时候，就需要通过常压塔左边 5 层的位置与 6

层的位置，9 层的位置到 12 层的位置出现了冲翻或者是掉落等情况。这个时候
就说明了检测结果与实际情况已经保持了一致性。
4. 中子衍射法
中子衍射法与 X 射线衍射法原理相似，均基于布拉格衍射原理通过测量材

料的晶面间距实现残余应力的检测。与 X 射线相比，中子具有更强的穿透能力，
可对材料近表面的残余应力进行检测。中子衍射应力仪通过限束光学系统控制入
射和接收中子束的宽度和位置，实现对检测部位的选择。可靠性方面，中子衍射
方法理论成熟、结果准确，其最大优势在于可对材料表面及一定深度内的残余应

力进行检测。易用性方面，中子衍射设备体积庞大，仅能在实验室环境下使用，
无法满足工业现场的检测需求。效率方面，中子源的流强较弱，测量时间较长，
但试样制备过程不需要精密的表面处理。成本方面，中子源装置费用极其昂贵，
国内装置数量也极为有限，目前无法广泛推广应用。

5. 磁方法
磁方法是利用应力对材料磁学特性的影响来实现残余应力的测量，适用于铁
磁性材料的残余应力检测，常用方法包括电磁检测法和磁噪声法。残余应力在铁

197
