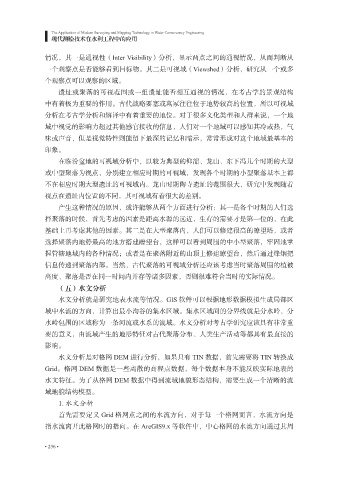

Page 249 - 现代测绘技术在水利工程中的应用

The Application of Modern Surveying and Mapping Technology in Water Conservancy Engineering
现代测绘技术在水利工程中的应用

情况，其一是通视性（Inter Visibility）分析，显示两点之间的通视情况，从而判断从
一个观察点是否能够看到目标物。其二是可视域（Viewshed）分析，研究从一个或多
个观察点可以观察的区域。
遗址或聚落的可视范围或一组遗址能否相互通视的情况，在考古学的景观结构

中有着极为重要的作用。古代战略要塞或墓冢往往位于地势较高的位置，所以可视域
分析在考古学分析和解译中有着重要的地位。对于很多文化类型和人群来说，一个地
域中视觉的影响力超过其他感官接收的信息，人们对一个地域可以感知其冷或热，气
味或声音，但是视觉特性则能留下最深的记忆和暗示，常常形成对这个地域最基本的

印象。
在临汾盆地的可视域分析中，以较为典型的仰韶、龙山、东下冯几个时期的大型
或中型聚落为视点，分别建立相应时期的可视域，发现各个时期的小型聚落基本上都

不在相应时期大型遗址的可视域内。龙山时期陶寺遗址的范围很大，研究中发现随着
视点在遗址内位置的不同，其可视域有着很大的差别。
产生这种情况的原因，或许能够从两个方面进行分析：其一是各个时期的人们选
择聚落的时候，首先考虑的因素是距离水源的远近，生存的需要才是第一位的，在此
基础上再考虑其他的因素。其二是在大型聚落内，人们可以修建很高的瞭望塔，或者

选择聚落内地势最高的地方搭建瞭望台，这样可以看到周围的中小型聚落，牢固地掌
握管辖地域内的各种情况；或者是在聚落附近的山顶上修建瞭望台，然后通过烽烟把
信息传递到聚落内部。当然，古代聚落的可视域分析还应该考虑当时聚落周围的植被

高度、聚落是否在同一时间内并存等诸多因素，否则很难符合当时的实际情况。
（五）水文分析
水文分析就是研究地表水流等情况。GIS 软件可以根据地形数据模拟生成局部区
域中水流的方向，计算出最小沟谷的集水区域。集水区域间的分界线就是分水岭，分

水岭包围的区域称为一条河流或水系的流域。水文分析对考古学研究应该具有非常重
要的意义，由流域产生的地形特征对古代聚落分布、人类生产活动等都具有最直接的
影响。
水文分析是对格网 DEM 进行分析，如果只有 TIN 数据，首先需要将 TIN 转换成

Grid。格网 DEM 数据是一些离散的高程点数据，每个数据本身不能反映实际地表的
水文特征。为了从格网 DEM 数据中得到流域地貌形态结构，需要生成一个清晰的流
域地貌结构模型。
1. 水文分析

首先需要定义 Grid 格网点之间的水流方向，对于每一个格网而言，水流方向是
指水流离开此格网时的指向。在 AreGIS9.x 等软件中，中心格网的水流方向通过其周

• 236 •
