的距离。在其他条件相等的情况下，焦距愈长，所得影像的比例尺愈大。但是乳剂层
表面的照度，将相应减弱。
（2）相对孔径
对一个镜头来说，像面上的亮度不仅取决于有效孔径的大小，而且还取决于焦距
的长短，因此，我们把有效孔径 A 与焦距 f 之比，作为控制构像亮度的一个因素，称
为相对孔径，即：
相对孔径 =A/f
有效孔径随光圈孔径的变化而定，亦即相对孔径随光圈的大小而改变，相对孔径
越大，像而亮度越大。由于相对孔径大都小于 1，因此，常用相对孔径的倒数来表示
进入镜头的光圈的一个因素。相对孔径的倒数 f/A，称为光圈号数。镜头筒光圈环上
所标志的光圈号数，其排列顺序是以反为公比的等比级数，如：
2，2.8，4，5.6，8，11，16，22
这样排列的结果，随光圈号数增大，相应的曝光时间也需增加。光圈号数每变更
一档，相应的曝光时间增加或减少一倍，就能保持相同的曝光量，从而取得同等的构
像亮度。
（3）镜头的像场和像角
光线通过镜头后投射到像面上的光照是不均匀的。照度由中央向四周边缘递减，

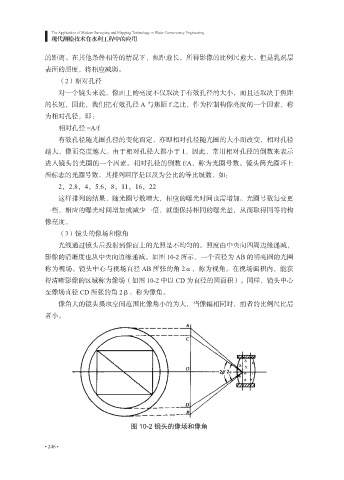

影像的清晰度也从中央向边缘递减。如图 10-2 所示，一个直径为 AB 的明亮圆的光圈
称为视场。镜头中心与视场直径 AB 所张的角 2α，称为视角。在视场面积内，能获
得清晰影像的区域称为像场（如图 10-2 中以 CD 为直径的圆面积）。同样，镜头中心
至像场直径 CD 所张的角 2β，称为像角。
像角大的镜头摄取空间范围比像角小的为大，当像幅相同时，前者的比例尺比后
者小。
图 10-2 镜头的像场和像角
