第十章 航空摄影测量技术研究

识别敌方的伪装，判读出机场、炮阵地、弹药库、军事工厂等各类军事目标的规模和
布局，兵员的调动、布置等；此外，还有农业、土壤、水利、畜牧业、灾情以及地籍、
房产等类的专业判读。
地形判读是以测制各种比例尺的地形图为目的，来识别出地形图所需要的各类地

物、地貌要素在像片上正确位置的像片判读。这也是本章主要讲述的内容之一。
观察摄像片，可以感觉到影像的几何特征（形状、大小）和物理特征（色调、阴
影）。此外，像片也如实地反映出物体间相互联系的规律，这些都是识别像片影像的
依据，且统称为像片判读特征。

（一）影像的形状
航摄像片上各种影像的形状，是地表上各类物体外部轮廓的俯视图像。它们均按
中心投影的成像规律，在像片上呈现出相应的几何形状。显然，平面物体与非平面物

体在像片上的构像，其形状就不相同。所以，影像的形状是像片判读的重要特征之一。
平坦地面上的平面物体，在近似垂直摄影像片上的影像形状，与该物体平面形状
基本相似。例如：操场、打谷场、球场、道路、田埂和水渠等。
倾斜面上的平面物体，由于投影差的影响，使影像的形状变形，且相邻像片上同

名影像的形状也不相同。假设某山岳的东、西两侧有等倾斜（A° B=A° D）的坡度，
在相邻两张像片上，a1b1>a1d1，a2b2 ＜ a2d2，这便说明朝向底点一面山坡的影像变宽，
另一侧都缩短了，如图 10-3。因此，在山坡上的旱地、草地或矮灌木林等的形状，会
产生类似的变形。

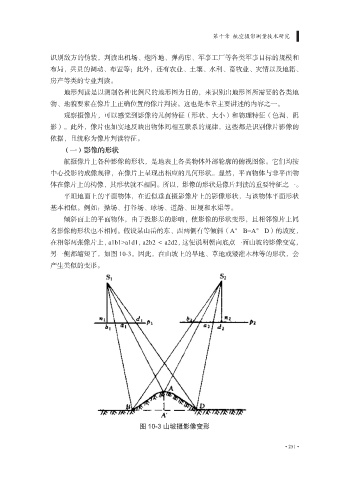

图 10-3 山坡摄影像变形

• 251 •
