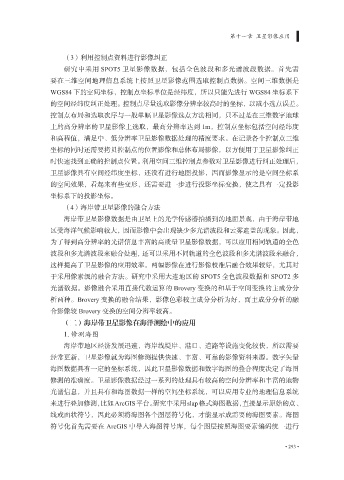

第十一章 卫星影像应用

（3）利用控制点资料进行影像纠正
研究中采用 SPOT5 卫星影像数据，包括全色波段和多光谱波段数据。首先需
要在三维空间地理信息系统上按照卫星影像范围选取控制点数据。空间三维数据是
WGS84 下的空间坐标，控制点坐标单位是经纬度，所以只能先进行 WGS84 坐标系下

的空间经纬度纠正处理。控制点尽量选取影像分辨率较高时的坐标，以减小选点误差。
控制点布局和选取次序与一般单幅卫星影像选点方法相同，只不过是在三维数字地球
上的高分辨率的卫星影像上选取，最高分辨率达到 1m，控制点坐标包括空间经纬度
和高程值，满足中、低分辨率卫星影像数据处理的精度要求。在记录各个控制点三维

坐标的同时还需要拷贝控制点的位置影像和总体布局影像，以方便用于卫星影像纠正
时快速找到正确的控制点位置。利用空间三维控制点参数对卫星影像进行纠正处理后，
卫星影像具有空间经纬度坐标，还没有进行地图投影，因而影像显示的是空间坐标系

的空间效果，看起来有些变形，还需要进一步进行投影坐标变换，使之具有一定投影
坐标系下的投影坐标。
（4）海岸带卫星影像的融合方法
海岸带卫星影像数据是由卫星上的光学传感器拍摄到的地面景观，由于海岸带地
区受海洋气候影响较大，因而影像中会出现缺少多光谱波段和云雾遮盖的现象。因此，

为了得到高分辨率的光谱信息丰富的高质量卫星影像数据，可以应用相同轨道的全色
波段和多光谱波段来融合处理，还可以采用不同轨道的全色波段和多光谱波段来融合，
这样提高了卫星影像的应用效率。两幅影像在进行影像校准后融合效果较好，尤其对

于采用像素级的融合方法。研究中采用大连地区的 SPOT5 全色波段数据和 SPOT2 多
光谱数据。影像融合采用直接代数运算的 Brovery 变换的和基于空间变换的主成分分
析两种。Brovery 变换的融合结果，影像色彩较主成分分析为好，而主成分分析的融
合影像较 Brovery 变换的空间分辨率较高。

（二）海岸带卫星影像在海洋测绘中的应用
1. 修测海图
海岸带地区经济发展迅速，海岸线堤岸、港口、道路等设施变化较快，所以需要
经常更新，卫星影像就为海图修测提供快速、丰富、可靠的影像资料来源。数字矢量

海图数据具有一定的坐标系统，因此卫星影像数据和数字海图的叠合程度决定了海图
修测的准确度。卫星影像数据经过一系列的处理具有较高的空间分辨率和丰富的地物
光谱信息，并且具有和海图数据一样的空间坐标系统，可以应用专业的地理信息系统
来进行叠加修测，比如ArcGIS平台。研究中采用slap格式海图数据，直接显示原始的点、

线或面状符号，因此必须将海图各个图层符号化，才能显示成需要的海图要素。海图
符号化首先需要在 ArcGIS 中导入海图符号库，每个图层按照海图要素编码统一进行
