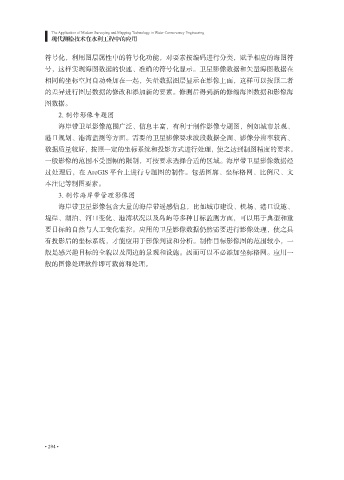

Page 307 - 现代测绘技术在水利工程中的应用

The Application of Modern Surveying and Mapping Technology in Water Conservancy Engineering
现代测绘技术在水利工程中的应用

符号化，利用图层属性中的符号化功能，对要素按编码进行分类，赋予相应的海图符
号，这样实现海图数据的快速、准确的符号化显示。卫星影像数据和矢量海图数据在
相同的坐标空间自动叠加在一起，矢量数据图层显示在影像上面，这样可以按照二者
的差异进行图层数据的修改和添加新的要素。修测后得到新的修编海图数据和影像海

图数据。
2. 制作影像专题图
海岸带卫星影像范围广泛、信息丰富，有利于制作影像专题图，例如城市景观、
港口规划、港湾监测等方面。需要的卫星影像要求波段数据全面、影像分辨率较高、

数据质量较好，按照一定的坐标系统和投影方式进行处理，使之达到制图精度的要求。
一般影像的范围不受图幅的限制，可按要求选择合适的区域。海岸带卫星影像数据经
过处理后，在 ArcGIS 平台上进行专题图的制作。包括图廓、坐标格网、比例尺、文
本注记等制图要素。

3. 制作海岸带管理影像图
海岸带卫星影像包含大量的海岸带遥感信息，比如城市建设、机场、港口设施、
堤岸、湖泊、河口变化、港湾状况以及岛屿等多种目标监测方面，可以用于典型和重
要目标的自然与人工变化监控。应用的卫星影像数据仍然需要进行影像处理，使之具

有投影后的坐标系统，才能应用于影像判读和分析。制作目标影像图的范围较小，一
般是感兴趣目标的全貌以及周边的景观和设施。因而可以不必添加坐标格网。应用一
般的图像处理软件即可裁剪和处理。

• 294 •
