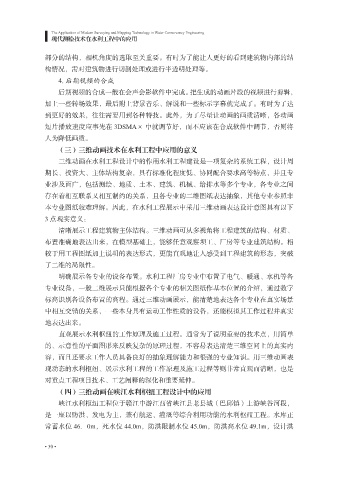

部分的结构，相机角度的选取至关重要。有时为了能让人更好的看到建筑物内部的结
构情况，需对建筑物进行切剖处理或进行半透明处理等。
4. 后期视频的合成
后期视频的合成一般在会声会影软件中完成。把生成的动画片段的视频进行剪辑，

加上一些转场效果，最后附上背景音乐、解说和一些标示字幕就完成了。有时为了达
到更好的效果，往往需要用到各种特技。此外，为了尽量让动画的画质清晰，各动画
短片播放速度应事先在 3DSMA× 中就调节好，而不应该在合成软件中调节，否则将
人为降低画质。

（三）三维动画技术在水利工程中应用的意义
三维动画在水利工程设计中的作用水利工程建设是一项复杂的系统工程，设计周
期长、投资大、主体结构复杂，具有标准化程度低、协同配合要求高等特点，并且专

业涉及面广，包括测绘、地质、土木、建筑、机械、给排水等多个专业，各专业之间
存在着相互联系又相互制约的关系，且各专业的二维图纸表达抽象，其他专业参照非
本专业图纸较难理解。因此，在水利工程展示中采用三维动画表达设计意图具有以下
3 点现实意义：
清晰展示工程建筑物主体结构。三维动画可从多视角将工程建筑的结构、材质、

布置准确地表达出来，在模型基础上，能够任意观察坝工、厂房等专业建筑结构。相
较于用工程图纸加上说明的表达形式，更能直观地让人感受到工程建筑的形态，突破
了二维的局限性。

明确展示各专业的设备布置。水利工程厂房专业中布置了电气、暖通、水机等各
专业设备，一般二维展示只能根据各个专业的相关图纸作基本位置的介绍，通过数字
标高识别各设备布置的高程。通过三维动画展示，能清楚地表达各个专业在真实场景
中相互交错的关系，一些本身具有运动工作性质的设备，还能模拟其工作过程并真实

地表达出来。
直观展示水利枢纽的工作原理及施工过程。通常为了说明重要的技术点，用简单
的、示意性的平面图形来反映复杂的原理过程，不容易表达清楚三维空间上的真实内
容，而且还要求工作人员具备良好的抽象理解能力和很强的专业知识。用三维动画表

现动态的水利枢纽、展示水利工程的工作原理及施工过程等则非常直观而清晰，也是
对重点工程项目技术、工艺阐释的深化和重要延伸。
（四）三维动画在峡江水利枢纽工程设计中的应用
峡江水利枢纽工程位于赣江中游江西省峡江县老县城（巴邱镇）上游峡谷河段，

是一座以防洪、发电为主，兼有航运、灌溉等综合利用功能的水利枢纽工程。水库正
常蓄水位 46．0m，死水位 44.0m，防洪限制水位 45.0m，防洪高水位 49.1m，设计洪
