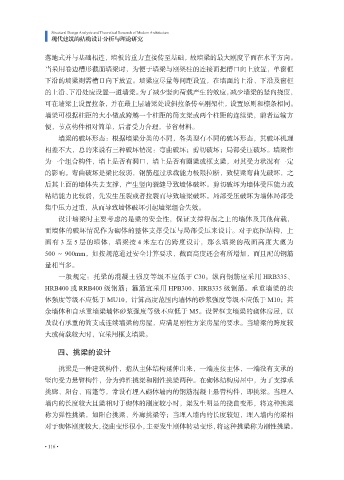

落地式并与基础相连，墙板的重力直接传至基础，故墙梁的最大刚度平面在水平方向。
当采用卷边槽形截面墙梁时，为便于墙梁与刚架柱的连接而把槽口向上放置，单窗框
下沿的墙梁则需槽口向下放置。墙梁应尽量等间距设置，在墙面的上沿、下沿及窗框
的上沿、下沿处应设置一道墙梁。为了减少竖向荷载产生的效应，减少墙梁的竖向挠度，

可在墙梁上设置拉条，并在最上层墙梁处设斜拉条传至刚架柱，设置原则和檩条相同。
墙梁可根据柱距的大小做成跨越一个柱距的简支梁或两个柱距的连续梁，前者运输方
便，节点构件相对简单，后者受力合理，节省材料。
墙梁的破坏形态：根据墙梁分类的不同，各类型有不同的破坏形态，其破坏机理

相差不大，总的来说有三种破坏情况：弯曲破坏；剪切破坏；局部受压破坏。墙梁作
为一个组合构件，墙上是否有洞口，墙上是否有圈梁或框支梁，对其受力状况有一定
的影响。弯曲破坏是梁比较弱，钢筋超过承载能力极限拉断，致使梁弯曲先破坏，之

后其上面的墙体失去支撑，产生竖向裂缝导致墙体破坏。剪切破坏为墙体受压能力或
粘结能力比较弱，先发生压裂或者拉裂而导致墙梁破坏。局部受压破坏为墙体局部受
集中压力过重，从而导致墙体破坏引起墙梁组合失效。
设计墙梁时主要考虑的是梁的安全性，保证支撑得起之上的墙体及其他荷载，
而墙体的破坏情况作为砌体的整体支撑受压与局部受压来设计。对于底框结构，上

面有 3 至 5 层的墙体，墙梁按 4 米左右的跨度设计，那么墙梁的截面高度大概为
500 ～ 900mm，如按规范通过安全计算要求，截面高度还会有所增加，而且配的钢筋
量相当多。

一般规定：托梁的混凝土强度等级不应低于 C30。纵向钢筋应采用 HRB335、
HRB400 或 RRB400 级钢筋；箍筋宜采用 HPB300、HRB335 级钢筋。承重墙梁的块
体强度等级不应低于 MU10，计算高度范围内墙体的砂浆强度等级不应低于 M10；其
余墙体和自承重墙梁墙体砂浆强度等级不应低于 M5。设置框支墙梁的砌体房屋，以

及设有承重的简支或连续墙梁的房屋，应满足刚性方案房屋的要求。当墙梁的跨度较
大或荷载较大时，宜采用框支墙梁。

四、挑梁的设计

挑梁是一种建筑构件，指从主体结构延伸出来，一端连接主体，一端没有支承的
竖向受力悬臂构件，分为弹性挑梁和刚性挑梁两种。在砌体结构房屋中，为了支撑承
挑廊、阳台、雨篷等，常设有埋入砌体墙内的钢筋混凝土悬臂构件，即挑梁。当埋入
墙内的长度较大且梁相对于砌体的刚度较小时，梁发生明显的挠曲变形，将这种挑梁

称为弹性挑梁，如阳台挑梁、外廊挑梁等；当埋入墙内的长度较短，埋入墙内的梁相
对于砌体刚度较大，挠曲变形很小，主要发生刚体转动变形，将这种挑梁称为刚性挑梁。
