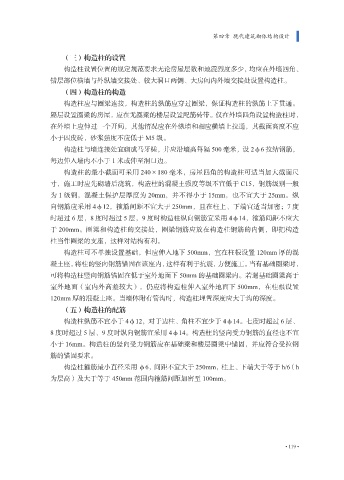

第四章 现代建筑砌体结构设计

（三）构造柱的设置
构造柱设置位置的规定规范要求无论房屋层数和地震烈度多少，均应在外墙四角、
错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处设置构造柱。
（四）构造柱的构造

构造柱应与圈梁连接，构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。
隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带。仅在外墙四角设置构造柱时，
在外墙上应伸过一个开间，其他情况应在外纵墙和相应横墙上拉通，其截面高度不应
小于四皮砖，砂浆强度不应低于 M5 级。

构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔 500 毫米，设 2φ6 拉结钢筋，
每边伸入墙内不小于 1 米或伸至洞口边。
构造柱的最小截面可采用 240×180 毫米，房屋四角的构造柱可适当加大截面尺
寸，施工时应先砌墙后浇筑，构造柱的混凝土强度等级不宜低于 C15，钢筋级别一般

为 1 级钢，混凝土保护层厚度为 20mm，并不得小于 15mm，也不宜大于 25mm。纵
向钢筋应采用 4φ12，箍筋间距不宜大于 250mm，且在柱上、下端宜适当加密；7 度
时超过 6 层，8 度时超过 5 层，9 度时构造柱纵向钢筋宜采用 4φ14，箍筋间距不应大
于 200mm。圈梁和构造柱的交接处，圈梁钢筋应放在构造柱钢筋的内侧，即把构造

柱当作圈梁的支座，这样对结构有利。
构造柱可不单独设置基础，但应伸入地下 500mm，宜在柱根设置 120mm 厚的混
凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工。当有基础圈梁时，
可将构造柱竖向钢筋锚固在低于室外地面下 50mm 的基础圈梁内。若遇基础圈梁高于

室外地面（室内外高差较大），仍应将构造柱伸入室外地面下 500mm，在柱根设置
120mm 厚的混凝土座。当墙体附有管沟时，构造柱埋置深度应大于沟的深度。
（五）构造柱的配筋
构造柱纵筋不宜小于 4φ12，对于边柱、角柱不宜少于 4φ14。七度时超过 6 层、

8 度时超过 5 层、9 度时纵向钢筋宜采用 4φ14。构造柱的竖向受力钢筋的直径也不宜
小于 16mm。构造柱的竖向受力钢筋应在基础梁和楼层圈梁中锚固，并应符合受拉钢
筋的锚固要求。
构造柱箍筋最小直径采用 φ6，间距不宜大于 250mm，柱上、下端大于等于 h/6（h

为层高）及大于等于 450mm 范围内箍筋间距加密至 100mm。
