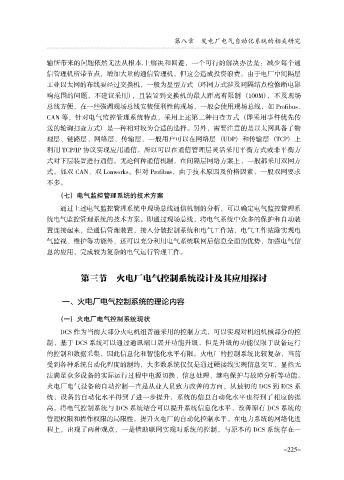

第八章 发电厂电气自动化系统的相关研究

输所带来的问题依然无法从根本.上解决和回避，一个可行的解决办法是：减少每个通
信管理机所带节点，增加大量的通信管理机，但这会造成投资浪费。由于电厂中间隔层
工业以太网的布线要经过交换机，一般为星型方式 （环网方式涉及间隔结点检修断电影
响范围的问题，不建议采用），且装置到交换机的最大距离有限制 （100M），不及现场
总线方便，在一些强调现场总线安装便利性的现场，一般会使用现场总线，如 Profibus、
CAN 等，针对电气监控管理系统特点，采用上述第二种扫查方式 （即采用事件优先传
送的轮询扫查方式） 是一种相对较为合适的选择。另外，需要注意的是以太网具备了物

理层、链路层、网络层、传输层，一般用户可以在网络层 （UDP） 和传输层 （TCP） 上
利用 TCP/IP 协议实现应用通信，所以可以在通信管理层灵活采用平衡方式或非平衡方
式对下层装置进行通信。无论何种通信机制，在间隔层网络方案上，一般都采用双网方
式。如双 CAN、双 Lonworks。但对 Profibus，由于技术原因及价格因素，一般双网要求
不多。

（七） 电气监控管理系统的技术方案
通过上述电气监控管理系统中现场总线通信机制的分析，可以确定电气监控管理系
统电气监控管理系统的技术方案。即通过现场总线，将电气系统中众多的保护和自动装
置连接起来，经通信管理装置，接入分散控制系统和电气工作站，电气工作站除实现电

气监视、维护等功能外，还可以充分利用电气系统联网后信息全面的优势，加强电气信
息的应用，完成较为复杂的电气运行管理工作。

第三节 火电厂电气控制系统设计及其应用探讨

一、火电厂电气控制系统的理论内容

（一） 火电厂电气控制系统现状
DCS 作为当前大部分火电机组普遍采用的控制方式，可以实现对机组机械部分的控

制，基于 DCS 系统可以通过通讯端口展开功能升级，但是升级的功能仅限于设备运行
的控制和数据采集，因此信息化和智能化水平有限。火电厂的控制系统比较复杂，当前
受到各种系统自动化程度的制约，大多数系统仅仅是通过硬接线实现信息交互，显然无
法满足众多设备的实际运行过程中电源切换、信息处理、继电保护与故障分析等功能。
火电厂电气设备的自动控制一直是从业人员致力改善的方面，从最初的 DCS 到 ECS 系
统，设备的自动化水平得到了进一步提升，系统的信息自动化水平也得到了相应的提
高。将电气控制系统与 DCS 系统结合可以提升系统信息化水平，改善原有 DCS 系统的

管理权限和操作权限的局限性，提升火电厂的自动化控制水平。在电力系统的网络化进
程上，出现了两种观点，一是借助联网实现对系统的控制，与原本的 DCS 系统存在一

- 225-
