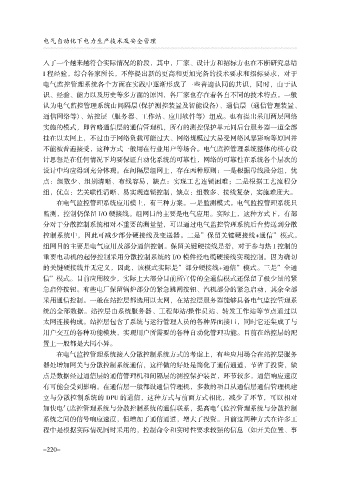

电气自动化下电力生产技术及安全管理

入了一个越来越符合实际情况的阶段，其中，厂家、设计方和招标方也在不断研究总结
I 程经验，综合各家所长，不停提出新的更高和更加完备的技术要求和招标要求，对于
电气监控管理系统各个方面在实践中逐渐形成了一些普遍认同的共识，同时，由于认
识、经验、能力以及历史等多方面的原因，各厂家也存在着各自不同的技术特点。一般
认为电气监控管理系统由间隔层（保护测控装置及智能设备）、通信层 （通信管理装置、
通信网络等）、站控层 （服务器、工作站、应用软件等） 组成。也有提出采用两层网络
实施的模式，即省略通信层的通信管理机，所有的测控保护单元同后台服务器一道全部
挂在以太网上，不过由于网络负载可能过大、网络规模过大易受网络风暴影响等原因并
不能被普遍接受，这种方式一般用在行业用户等场合。电气监控管理系统整体的核心设

计思想是在任何情况下均要保证自动化系统的可靠性，网络的可靠性在系统各个层次的
设计中均应得到充分体现。在间隔层组网上，存在两种原则：一是根据母线段分组，优
点：组数少、组别清晰、布线容易，缺点：实现工艺连锁困难；二是根据工艺流程分
组，优点：艺关联性清晰、易实现连锁控制，缺点：组数多、接线复杂，实施难度大。
在电气监控管理系统应用模上，有三种方案。一是监测模式。电气监控管理系统只
监测，控制仍保留 I/O 硬接线。组网目的主要是电气应用。实际上，这种方式下，有部
分对于分散控制系统相对不重要的测量量，可以通过电气监控管理系统后台传送到分散

控制系统中，因此可减少部分硬接线及变送器。二是”保留关键硬接线+通信”模式。
组网目的主要是电气应用及部分通信控制。保留关键硬接线是指，对于参与热 I 控制的
重要电动机的起停控制采用分散控制系统的 I/O 模件经电缆硬接线实现控制。因为确切
的关键硬接线并无定义，因此，该模式实际是”部分硬接线+通信”模式。三是”全通
信”模式。目前应用较少，实际上大部分目前所宣传的全通信模式还保留了极少量的紧
急启停按钮。有些电厂保留锅炉部分的紧急跳闸按钮、汽机部分的紧急启动，其余全部
采用通信控制。一般在站控层都选用以太网，在站控层服务器能够具备电气监控管理系
统的全部数据。站控层由系统服务器、工程师站/操作员站、转发工作站等节点通过以
太网连接构成。站控层包含了系统与运行管理人员的各种界面接口，同时它还集成了与

用户交互的各种功能模块，实现用户所需要的各种自动化管理功能。目前在站控层的配
置上一般都是大同小异。
在电气监控管理系统接入分散控制系统方式的考虑上，有些应用场合在站控层服务
器处增加网关与分散控制系统通信，这样做的好处是简化了通信通道，节省了投资，缺
点是数据经过通信层的通信管理机和间隔层的测控保护装置，环节较多，通信响应速度
有可能会受到影响。在通信层一般都设通信管理机，多数的项目从通信层通信管理机建
立与分散控制系统的 DPU 的通信，这种方式与前面方式相比，减少了环节，可以相对

加快电气监控管理系统与分散控制系统的通信联系，提高电气监控管理系统与分散控制
系统之间的信号响应速度，但增加了通信通道，增大了投资。目前这两种方式在许多工
程中是根据实际情况同时采用的，控制命令和实时性要求较强的信息 （如开关位置、事
