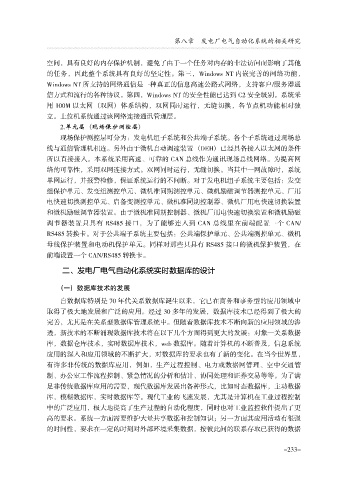

第八章 发电厂电气自动化系统的相关研究

空间，具有良好的内存保护机制，避免了由于一个任务对内存的非法访问而影响了其他
的任务，因此整个系统具有良好的坚定性。第三，Windows NT 内嵌完善的网络功能，
Windows NT 所支持的网络通信是一种真正的信息高速公路式网络，支持客户/服务器通
信方式和流行的各种协议。第四，Windows NT 的安全性能已达到 C2 安全级别。系统采
用 100M 以太网 （双网） 体系结构，双网同时运行，无缝切换，各节点机功能相对独
立。上位机系统通过该网络连接通讯管理层。
2.单元层 （现场保护测控层）
现场保护测控层可分为：发电机组子系统和公共端子系统。各个子系统通过现场总
线与通信管理机相连。另外由于微机自动调速装置 （DEH） 已经具备接入以太网的条件
所以直接接入。本系统采用高速、可靠的 CAN 总线作为通讯现场总线网络。为提高网

络的可靠性，采用双网连接方式。双网同时运行，无缝切换。当其中一网故障时，系统
单网运行，并报警检修，保证系统运行的不间断。对于发电机组子系统主要包括：发变
组保护单元、发变组测控单元、微机准同期测控单元、微机励磁调节器测控单元、厂用
电快速切换测控单元、启备变测控单元、微机准同期控制器、微机厂用电快速切换装置
和微机励磁调节器装置。由于微机准同期控制器、微机厂用电快速切换装置和微机励磁

调节器装置只具有 RS485 接口，为了能够连入到 CAN 总线里在前端配置一个 CAN/
RS485 转换卡。对于公共端子系统主要包括：公共端保护单元、公共端测控单元、微机
母线保护装置和电动机保护单元。同样对那些只具有 RS485 接口的微机保护装置，在
前端设置一个 CAN/RS485 转换卡。

二、发电厂电气自动化系统实时数据库的设计

（一） 数据库技术的发展
自数据库特别是 70 年代关系数据库诞生以来，它已在商务和事务型的应用领域中
取得了极大地发展和广泛的应用。经过 30 多年的发展，数据库技术已经得到了极大的
完善，尤其是在关系型数据库管理系统中。但随着数据库技术不断向新的应用领域的渗

透，新技术的不断涌现数据库技术将在以下几个方面得到更大的发展：对象—关系数据
库，数据仓库技术，实时数据库技术，web 数据库。随着计算机的不断普及，信息系统
应用的深入和应用领域的不断扩大，对数据库的要求也有了新的变化。在当今世界里，
有许多非传统的数据库应用，例如，生产过程控制、电力或数据网管理、空中交通管
制、办公室工作流程控制、紧急情况的分析和估计、协同处理和证券交易等等。为了满
足非传统数据库应用的需要，现代数据库发展出各种形式，比如时态数据库，主动数据
库，模糊数据库，实时数据库等。现代工业的飞速发展，尤其是计算机在工业过程控制
中的广泛应用，极大地提高了生产过程的自动化程度，同时也对工业监控软件提出了更
高的要求。系统一方面需要维护大量共享数据和控制知识；另一方面其应用活动有很强

的时间性，要求在一定的时刻对外部环境采集数据，按彼此间的联系存取已获得的数据
