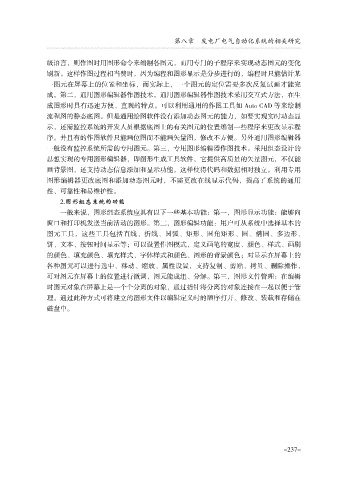

第八章 发电厂电气自动化系统的相关研究

级语言，则作图时用图形命令来编制各图元，而用专门的子程序来实现动态图元的变化
刷新。这样作图过程相当费时，因为编程和图形显示是分步进行的，编程时只能估计某
一图元在屏幕上的位置和坐标，而实际上，一个图元的定位需要多次反复试画才能完
成。第二，通用图形编辑器作图技术。通用图形编辑器作图技术采用交互式方法，在生
成图形时具有迅速方便、直观的特点。可以利用通用的作图工具如 Auto CAD 等来绘制
流程图的静态底图。但是通用绘图软件没有添加动态图元的能力，如要实现实时动态显
示，还需监控系统的开发人员根据底图上的有关图元的位置编制一些程序来更改显示程
序。并且有的作图软件只能画位图而不能画矢量图，修改不方便。另外通用图形编辑器
一般没有监控系统所需的专用图元。第三，专用图形编辑器作图技术。采用组态设计的
思想实现的专用图形编辑器，即图形生成工具软件，它提供高质量的矢量图元，不仅能

画背景图，还支持动态信息添加和显示功能，这样使得代码和数据相对独立。利用专用
图形编辑器更改底图和添加动态图元时，不需更改在线显示代码，提高了系统的通用
性、可靠性和易维护性。
2.图形组态系统的功能
一般来说，图形组态系统应具有以下一些基本功能：第一，图形显示功能：能够向
窗口和打印机发送当前活动的图形。第二，图形编辑功能：用户可从系统中选择基本的
图元工具，这些工具包括直线、折线、圆弧、矩形、圆角矩形、圆、椭圆、多边形、
饼、文本、按钮时间显示等；可以设置作图模式，定义画笔的宽度、颜色、样式、画刷
的颜色、填充颜色、填充样式、字体样式和颜色、图形的背景颜色；对显示在屏幕上的

各种图元可以进行选中、移动、缩放、属性设置，支持复制、剪贴、拷贝、删除操作，
可对图元在屏幕上的位置进行微调，图元能成组、分解。第三，图形文件管理：在编辑
时图元对象在屏幕上是一个个分离的对象，通过指针将分离的对象连接在一起以便于管
理。通过此种方式可将建立的图形文件以编辑定义时的顺序打开、修改、装载和存储在
磁盘中。
