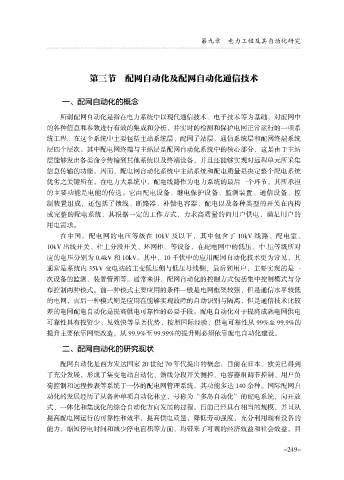

第九章 电力工程及其自动化研究

第三节 配网自动化及配网自动化通信技术

一、配网自动化的概念

所谓配网自动化是指在电力系统中以现代通信技术、电子技术等为基础，对配网中
的各种信息和参数进行有效的集成和分析，并实时的检测和保护电网正常运行的一项系
统工程。在这个系统中主要包括主站系统层、配网子站层、通信系统层和配网终端系统

层四个层次。其中配电网终端与主站层是配网自动化系统中的核心部分，这是由于主站
层能够发出各类命令传输到其他系统以及终端设备，并且还能够实现对远程单元所采集
信息传输的功能。因而，配电网自动化系统中主站系统和配电质量是决定整个配电系统
优劣之关键所在。在电力大系统中，配电线路作为电力系统的最后一个环节，其所承担
的主要功能是电能的传送。它由配电设备、继电保护设备、监测装置、通信设备、控
制装置组成，还包括了馈线、断路器、补偿电容器、配电以及各种类型的开关在内构
成完整的配电系统，其根据一定的工作方式，力求高质量的向用户供电，满足用户的

用电需求。
在中国，配电网的电压等级在 10kV 及以下，其中包含了 10kV 线路、配电室、
10kV 出线开关、柱上分段开关、环网柜、等设备，在配电网中的低压、中.压等级所对
应的电压分别为 0.4kV 和 10kV。其中，10 千伏中的应用配网自动化技术更为常见，其
通常是系统内 35kV 变电站的主变低压侧与低压母线侧，最后到用户，主要实现的是一
次设备的监测、装置管理等。通常来讲，配网自动化的控制方式包括集中控制模式与分
布控制两种模式。前一种模式主要应用的条件一般是电网框架较强，但是通信水平较低
的电网，而后一种模式则是应用在能够实现故障的自动识别与隔离，但是通信技术比较
差的电网配电自动化是提高供电可靠性的必要手段。配电自动化对于提高成熟电网供电

可靠性具有投资少、见效快等显著优势，按照国际经验，供电可靠性从 99%至 99.9%的
提升主要依靠网架改造，从 99.9%至 99.99%的提升则必须依靠配电自动化建设。

二、配网自动化的研究现状

配网自动化是西方发达国家 20 世纪 70 年代提出的概念，目前在日本、欧美已得到
了充分发展，形成了集变电站自动化、馈线分段开关测控、电容器组调节控制、用户负
荷控制和远程抄表等系统于一体的配电网管理系统，其功能多达 140 余种。国际配网自
动化的发展经历了从各种单项自动化林立，号称为“多岛自动化”的配电系统，向开放
式、一体化和集成化的综合自动化方向发展的过程。目前己经具有相当的规模，并且从
提高配电网运行的可靠性和效率，提高供电质量，降低劳动强度，充分利用现有设备的

能力，缩短停电时间和减少停电面积等方面，均带来了可观的经济效益和社会效益。目
