电气自动化下电力生产技术及安全管理
迅速的接收到采集终端传输回来的信息，快速实现故障定位、排查与供电恢复。各个站
点之间要能够实现双向通信，其通信的主要设备包含电力线载波、GPRS 以及光纤等。
七、配网自动化通信技术
配网自动化通信系统的通信技术按通信介质可简单分为无线方式和有线方式。无线
通信技术架设方便，结构简单，造价较低，具备停电通信的能力，生命力极强，但容易
受到地形的限制和影响 1351。有线通信技术目前一般包括光纤通信和电力线载波通信两
大类。光纤通信在保证高可靠性的同时具有传输速率高、干扰小的优点，但是需要专门
架设光纤网络，一次性投资很大。电力线载波以电力线路为传输通道，具有投资少、见
效快、与电网建设同步等优势，但是目前尚存在技术难点，特殊条件下可靠性无法保障。
（一） 光纤通信
光纤通信是以光波为载体，以光纤为传输介质的通信技术。光纤通信与其他通信比
较有以下优点：传输频带宽、通信容量大、传输损耗小、抗电磁干扰，组网方式灵活
等。目前，光纤通信的接入基本依靠有源光网络（Active Optical Network，AON）和无源
光网络（Passive Optical Network，PON）两种技术。PON 技术由于具有无源节点、铺设和
运行维护成本低、对业务透明和易于升级等优点而备受关注。
1.有源光设备组网
（1）光纤收发器
光纤收发器（俗称光 Modem）采用的是多路复用技术，将多路数据通道复用为信号并
且通过光电转换模块转换为光信号再通过光纤传送，在接收端通过相反的方式解复用出
多路数据。多路复用技术能够在同一光通道上传输不同通讯协议的信号，如 TCP/IP、
RS232/485 等。光纤通信中以太网协议的实现通过光纤收发器和光纤网络模块。其中，
光纤收发器主要作用是使 RJ45 与光纤环路的信号连接，光纤网络模块主要作用是实现
RS232 与光纤环路的信号连接。同一个光纤环路上，可以连接多个光纤收发器和光纤网
络模块，其组网结构如图 9-1 所示。

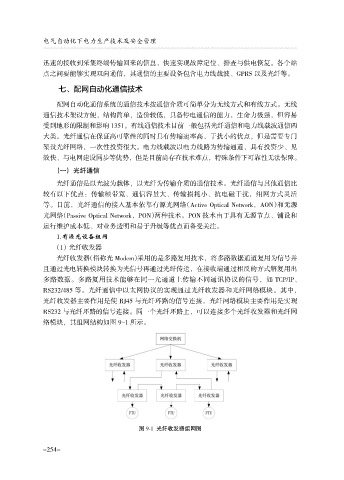

图 9-1 光纤收发器组网图
- 254-
