电气自动化下电力生产技术及安全管理

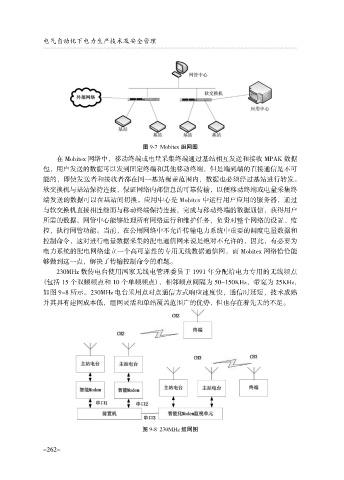

图 9-7 Mobitex 组网图
在 Mobitex 网络中，移动终端或电量采集终端通过基站相互发送和接收 MPAK 数据
包，用户发送的数据可以发到固定终端和其他移动终端，但是端到端的直接通信是不可
能的，即使发送者和接收者都在同一基站覆盖范围内，数据也必须经过基站进行转发。
软交换机与基站保持连接，保证网络内部信息的可靠传输，以便移动终端或电量采集终
端发送的数据可以在基站间切换。应用中心是 Mobitex 中运行用户应用的服务器，通过
与软交换机直接相连继而与移动终端保持连接，完成与移动终端的数据通信，获得用户

所需的数据。网管中心能够处理所有网络运行和维护任务，负贵对整个网络的设置、监
控，执行网管功能。当前，在公用网络中不允许传输电力系统中重要的调度电量数据和
控制命令，这对进行电量数据采集的配电通信网来说是绝对不允许的，因此，有必要为
电力系统的配电网络建立一个高可靠性的专用无线数据通信网，而 Mobitex 网络恰恰能
够做到这一点，解决了传输控制命令的难题。
230MHz 数传电台使用国家无线电管理委员于 1991 年分配给电力专用的无线频点
（包括 15 个双频频点和 10 个单频频点），相邻频点间隔为 50~150KHz，带宽为 25KHz，
如图 9-8 所示。230MHz 电台采用点对点通信方式响应速度快，通信时延短，技术成熟
并其具有建网成本低，组网灵活和单站覆盖范围广的优势，但也存在着先天的不足。

图 9-8 230MHz 组网图

- 262-
