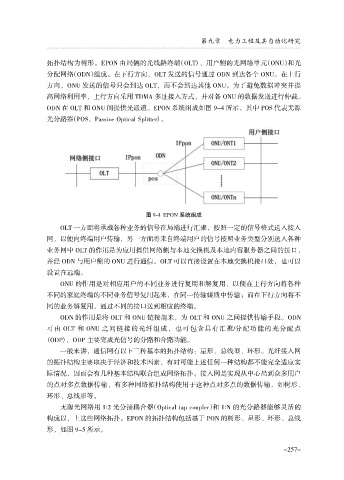

第九章 电力工程及其自动化研究

拓扑结构为树形。EPON 由局侧的光线路终端（OLT）、用户侧的光网络单元（ONU）和光
分配网络（ODN）组成。在下行方向，OLT 发送的信号通过 ODN 到达各个 ONU。在上行
方向，ONU 发送的信号只会到达 OLT，而不会到达其他 ONU。为了避免数据冲突并提
高网络利用率，上行方向采用 TDMA 多址接入方式，并对各 ONU 的数据发送进行仲裁。
ODN 在 OLT 和 ONU 间提供光通道。EPON 系统组成如图 9-4 所示，其中 POS 代表无源

光分路器（POS，Passive Optical Splitter）。

图 9-4 EPON 系统组成
OLT 一方面将承载各种业务的信号在局端进行汇聚，按照一定的信号格式送入接入
网，以便向终端用户传输，另一方面将来自终端用户的信号按照业务类型分别送入各种
业务网中 OLT 的作用是为应用提供网络侧与本地交换机及本地内容服务器之间的接口，

并经 ODN 与用户侧的 ONU 进行通信。OLT 可以直接设置在本地交换机接口处，也可以
设置在远端。
ONU 的作用是对相应用户的不同业务进行复用和解复用，以便在上行方向将各种
不同的家庭终端的不同业务信号复用起来，在同一传输媒质中传输；而在下行方向将不
同的业务解复用，通过不同的接口送到相应的终端。

ODN 的作用是将 OLT 和 ONU 链接起来，为 OLT 和 ONU 之间提供传输手段。ODN
可由 OLT 和 ONU 之间链接的光纤组成，也可包含具有汇聚/分配功能的光分配点
（ODP），ODP 主要完成光信号的分路和合路功能。
一般来讲，通信网有以下三种基本的拓扑结构：星形、总线型、环形。光纤接入网
的拓扑结构主要取决于经济和技术因素，有时可能上述任何一种结构都不能完全适应实

际情况，因而会有几种基本结构联合组成网络拓扑。接入网是实现从中心局到众多用户
的点对多点数据传输，有多种网络拓扑结构使用于这种点对多点的数据传输，如树形、
环形、总线形等。
无源光网络用 1颐2 光分接耦合器（Optical tap coupler）和 1颐N 的光分路器能够灵活的
构成以，上这些网络拓扑。EPON 的拓扑结构包括基于 PON 的树形、星形、环形、总线

形，如图 9-5 所示。
