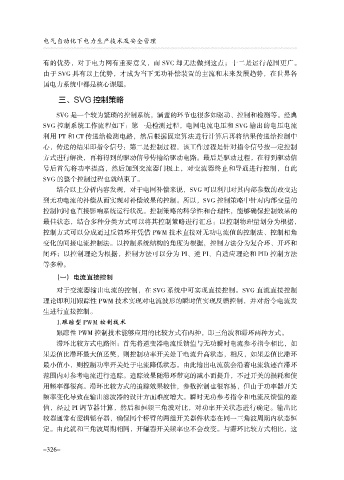

电气自动化下电力生产技术及安全管理

有的优势，对于电力网有重要意义，而 SVC 却无法做到这点；十二是运行范围更广。
由于 SVG 具有以上优势，才成为当下无功补偿装置的主流和未来发展趋势，在世界各
国电力系统中都是核心课题。

三、SVG 控制策略

SVG 是一个较为繁琐的控制系统，涵盖的环节也很多如驱动、控制和检测等。经典
SVG 控制系统工作流程如下：第一是检测过程，电网电流电压和 SVG 输出的电压电流
利用 PT 和 CT 传送给检测电路，然后根据固定算法进行计算后再将结果传送给控制中
心，传送的结果即指令信号：第二是控制过程，该工作过程是针对指令信号按一定控制
方式进行解决，再将得到的驱动信号传输给驱动电路。最后是驱动过程，在得到驱动信
号后首先将功率提高，然后加到交流器门极上，对变流器终止和导通进行控制，自此
SVG 的整个控制过程也就结束了。
结合以上分析内容发现，对于电网补偿来说，SVG 可以利用对其内部参数的改变达

到无功电流的补偿从而实现对补偿效果的控制。所以，SVG 控制策略中针对内部变量的
控制同时也直接影响系统运行状况。控制策略的科学性和合理性，能够确保控制效果的
最佳状态，结合多种分类方式可以将其控制策略进行汇总：以控制物理量划分为根据，
控制方式可以分成通过反馈环并凭借 PWM 技术直接对无功电流值的控制法、控制相角
变化的间接电流控制法。以控制系统结构的角度为根据，控制方法分为复合环、开环和
闭环；以控制理论为根据，控制方法可以分为 PI、逆 PI、自适应理论和 PID 控制方法
等多种。

（一） 电流直接控制
对于变流器输出电流的控制，在 SVG 系统中可实现直接控制。SVG 直流直接控制
理论即利用跟踪性 PWM 技术实现对电流波形的瞬时值实现反馈控制，并对指令电流发
生进行直接控制。
1.跟踪型 PWM 控制技术

跟踪性 PWM 控制技术能够应用的比较方式有两种，即三角波和滞环两种方式。
滞环比较方式电路图：首先将逆变器电流反馈值与无功瞬时电流参考指令相比，如
果差值比滞环最大值还笑，则控制功率开关处于电流升高状态，相反，如果差值比滞环
最小值小，则控制功率开关处于电流降低状态。由此输出电流就会沿着电流轨迹在滞环
范围内对参考电流进行追踪。追踪效果随滞环带宽的减小而提升，不过开关的损耗和使
用频率都很高。滞环比较方式的追踪效果较佳，参数控制也很容易，但由于功率器开关
频率变化导致在输出滤波器的设计方面难度增大。瞬时无功参考指令和电流反馈值的差
值，经过 PI 调节器计算，然后和恒频三角波对比，对功率开关状态进行确定。输出比
较器通常有逻辑锁存器，确保同个桥臂的两组开关器件状态在同一三角波周期内状态恒

定。由此就和三角波周期相同，开罐器开关频率也不会改变。与滞环比较方式相比，这

- 326-
