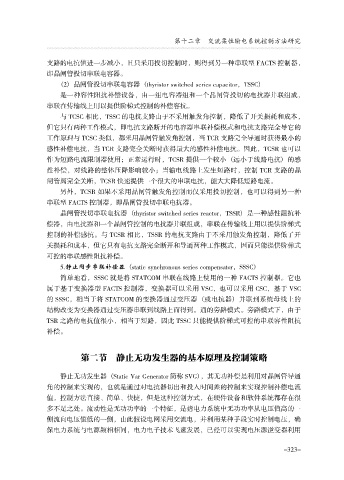

第十二章 交流柔性输电系统控制方法研究

支路的电抗值进一步减小，且只采用投切控制时，则得到另一种串联型 FACTS 控制器，
即晶闸管投切串联电容器。
（2） 晶闸管投切串联电容器 （thyristor switched series capacitor，TSSC）
是一种容性阻抗补偿设备，由一组电容器组和一个品闸管投切的电抗器并联组成，
串联在传输线上用以提供阶梯式控制的补偿容抗。
与 TCSC 相比，TSSC 的电抗支路由于不采用触发角控制，降低了开关损耗和成本，
但它只有两种工作模式，即电抗支路断开的电容器串联补偿模式和电抗支路完全导它的
工作原理与 TCSC 类似，都采用晶闸管触发角控制，当 TCR 支路完全导通时获得最小的
感性补偿电抗，当 TCR 支路完全关断时获得最大的感性补偿电抗。因此，TCSR 也可以

作为短路电流限制器使用；正常运行时，TCSR 提供一个较小 （远小于线路电抗） 的感
性补偿，对线路的整体压降影响较小；当输电线路上发生短路时，控制 TCR 支路的晶
闸管阀完全关断，TCSR 快速提供一个很大的串联电抗，能大大降低短路电流。
另外，TCSR 如果不采用晶闸管触发角控制而仅采用投切控制，也可以得到另一种
串联型 FACTS 控制器，即晶闸管投切串联电抗器。
晶闸管投切串联电抗器 （thyristor switched series reactor，TSSR） 是一种感性阻抗补
偿器，由电抗器和一个晶闸管控制的电抗器并联组成，串联在传输线上用以提供阶梯式
控制的补偿感抗。与 TCSR 相比，TSSR 的电抗支路由于不采用触发角控制，降低了开

关损耗和成本，但它只有电抗支路完全断开和导通两种工作模式，因而只能提供阶梯式
可控的串联感性阻抗补偿。
5.静止同步串联补偿器 （static synchronous series compensator，SSSC）
简单地看，SSSC 就是将 STATCOM 串联在线路上使用的一种 FACTS 控制器。它也
属于基于变换器型 FACTS 控制器，变换器可以采用 VSC，也可以采用 CSC，基于 VSC
的 SSSC，相当于将 STATCOM 的变换器通过变压器 （或电抗器） 并联到系统母线上的
结构改变为变换器通过变压器串联到线路上而得到。通的旁路模式。旁路模式下，由于
TSR 之路的电抗值很小，相当于短路，因此 TSSC 只能提供阶梯式可控的串联容性阻抗
补偿。

第二节 静止无功发生器的基本原理及控制策略

静止无功发生器 （Static Var Generator 简称 SVG），其无功补偿是利用对晶闸管导通
角的控制来实现的，也就是通过对电抗器切出和投入时间差的控制来实现控制补偿电流
值，控制方法直接、简单、快捷，但是这种控制方式，在硬件设备和软件系统都存在很

多不足之处。流动性是无功功率的一个特征，是指电力系统中无功功率从电压值高的一
侧流向电压值低的一侧，由此假设电网采用交流电，并利用某种手段实时控制电压，确
保电力系统与电源频相相同，电力电子技术飞速发展，已经可以实现电压源逆变器利用
