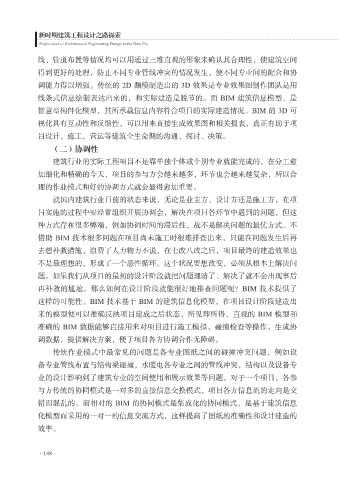

线、管道布置等情况均可以用通过三维直观的形象来确认其合理性，使建筑空间
得到更好的处理，防止不同专业管线冲突的情况发生，使不同专业间的配合和协
调能力得以增强。传统的 2D 翻模制造出的 3D 效果是专业效果图制作团队是用
线条式信息绘制表达出来的，和实际建造是脱节的。而 BIM 建筑信息模型，是
智慧型构件化模型，其所承载信息内容符合项目的实际建造情况。BIM 的 3D 可
视化具有互动性和反馈性，可以用来直接生成效果图和相关报表，真正有助于项
目设计，施工，营运等建筑全生命期的沟通、探讨、决策。
（二）协调性
建筑行业的实际工程项目不是靠单独个体或个别专业就能完成的，在分工愈
加细化和精确的今天，项目的参与方会越来越多，环节也会越来越复杂，所以合
理的作业模式和好的协调方式就会显得愈加重要。
就国内建筑行业目前的状态来说，无论是业主方、设计方还是施工方，在项
目实施的过程中要经常组织开展协调会，解决在项目各环节中遇到的问题，但这
种方式存在很多弊端，例如协调时间的滞后性，故不是解决问题的最优方式。不
借助 BIM 技术很多问题在项目尚未施工时很难排查出来，只能在问题发生后再
去想补救措施，浪费了人力物力不说，在七改八改之后，项目最终的建造效果也
不是最理想的，形成了一个恶性循环。这个状况要想改变，必须从根本上解决问
题。如果我们从项目的最初的设计阶段就把问题理清了、解决了就不会出现事后
再补救的尴尬。那么如何在设计阶段就能很好地排查问题呢？BIM 技术提供了
这样的可能性。BIM 技术基于 BIM 的建筑信息化模型，在项目设计阶段建造出
来的模型便可以准确反映项目建成之后状态，所见即所得，直观的 BIM 模型和
准确的 BIM 数据能够直接用来对项目进行施工模拟，碰撞检查等操作，生成协
调数据，提供解决方案，便于项目各方协调合作无障碍。
传统作业模式中最常见的问题是各专业图纸之间的碰撞冲突问题，例如设
备专业管线布置与结构梁碰撞，水暖电各专业之间的管线冲突，结构以及设备专
业的设计影响到了建筑专业的空间使用和展示效果等问题。对于一个项目，各参
与方传统的协同模式是一对多的直接信息交换模式，项目各方信息流的走向是交
错而混乱的。而相对的 BIM 的协同模式是集成化的协同模式，是基于建筑信息
化模型而采用的一对一的信息交流方式，这样提高了图纸的准确性和设计建造的
效率。
