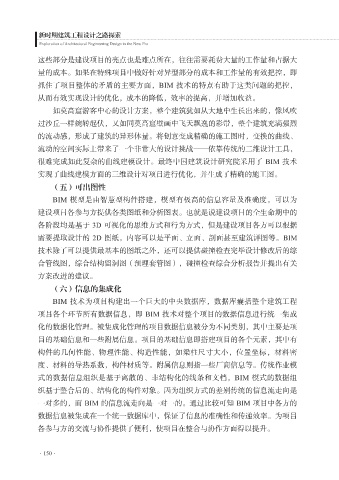

新时期建筑工程设计之路探索
Exploration of Architectural Engineering Design in the New Era

这些部分是建设项目的亮点也是难点所在，往往需要耗费大量的工作量和占据大
量的成本。如果在特殊项目中做好针对异型部分的成本和工作量的有效把控，即
抓住了项目整体的矛盾的主要方面，BIM 技术的特点有助于这类问题的把控，

从而有效实现设计的优化，成本的降低，效率的提高，并增加收益。
如莫高窟游客中心的设计方案，整个建筑犹如从大地中生长出来的，像风吹
过沙丘一样婉转起伏，又如同莫高窟壁画中飞天飘逸的彩带，整个建筑充满强烈
的流动感，形成了建筑的异形体量。将创意变成精确的施工图时，变换的曲线、

流动的空间实际上带来了一个非常大的设计挑战——依靠传统的二维设计工具，
很难完成如此复杂的曲线建模设计。最终中国建筑设计研究院采用了 BIM 技术
实现了曲线建模方面的三维设计对项目进行优化，并生成了精确的施工图。
（五）可出图性

BIM 模型是由智慧型构件搭建，模型有极高的信息容量及准确度，可以为
建设项目各参与方提供各类图纸和分析图表。也就是说建设项目的全生命期中的
各阶段均是基于 3D 可视化的思维方式和行为方式，但是建设项目各方可以根据
需要提取设计的 2D 图纸，内容可以是平面、立面、剖面甚至建筑详图等。BIM

技术除了可以提供最基本的图纸之外，还可以提供碰撞检查完毕设计修改后的综
合管线图，综合结构留洞图（预埋套管图），碰撞检查综合分析报告并提出有关
方案改进的建议。
（六）信息的集成化

BIM 技术为项目构建出一个巨大的中央数据库，数据库囊括整个建筑工程
项目各个环节所有数据信息，即 BIM 技术对整个项目的数据信息进行统一集成
化的数据化管理。被集成化管理的项目数据信息被分为不同类别，其中主要是项
目的基础信息和一些附属信息。项目的基础信息即搭建项目的各个元素，其中有

构件的几何性能、物理性能、构造性能，如梁柱尺寸大小，位置坐标，材料密
度、材料的导热系数，构件材质等。附属信息则指一些厂商信息等。传统作业模
式的数据信息组织是基于离散的、非结构化的线条和文档，BIM 模式的数据组
织基于整合后的、结构化的构件对象。因为组织方式的差别传统的信息流走向是

一对多的，而 BIM 的信息流走向是一对一的。通过比较可知 BIM 项目中各方的
数据信息被集成在一个统一数据库中，保证了信息的准确性和传递效率。为项目
各参与方的交流与协作提供了便利，使项目在整合与协作方面得以提升。

·150·
