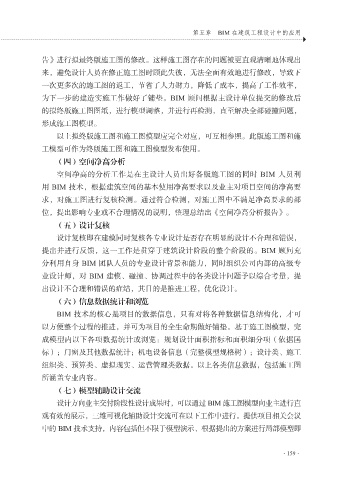

第五章 BIM 在建筑工程设计中的应用

告》进行拟最终版施工图的修改。这样施工图存在的问题被更直观清晰地体现出
来，避免设计人员在修正施工图时顾此失彼，无法全面有效地进行修改，导致下
一次更多次的施工图的返工，节省了人力财力，降低了成本，提高了工作效率，

为下一步的建造实施工作做好了铺垫。BIM 顾问根据主设计单位提交的修改后
的拟终版施工图图纸，进行模型调整，并进行再检测，直至解决全部碰撞问题，
形成施工图模型。
以上拟终版施工图和施工图模型应完全对应，可互相参照。此版施工图和施

工模型可作为终版施工图和施工图模型发布使用。
（四）空间净高分析
空间净高的分析工作是在主设计人员出好各版施工图的同时 BIM 人员利
用 BIM 技术，根据建筑空间的基本使用净高要求以及业主对项目空间的净高要

求，对施工图进行复核检测。通过符合检测，对施工图中不满足净高要求的部
位，提出影响专业或不合理情况的说明，整理总结出《空间净高分析报告》。
（五）设计复核
设计复核即在建模同时复核各专业设计是否存在明显的设计不合理和错误，

提出并进行反馈，这一工作是贯穿于建筑设计阶段的整个阶段的。BIM 顾问充
分利用自身 BIM 团队人员的专业设计背景和能力，同时组织公司内部的高级专
业设计师，对 BIM 建模、碰撞、协调过程中的各类设计问题予以综合考量，提
出设计不合理和错误的症结，其目的是推进工程，优化设计。

（六）信息数据统计和浏览
BIM 技术的核心是项目的数据信息，只有对将各种数据信息结构化，才可
以方便整个过程的推进，并可为项目的全生命期做好铺垫。基于施工图模型，完
成模型内以下各项数据统计或浏览：规划设计面积指标和面积细分项（依据国

标）；门窗及其他数据统计；机电设备信息（完整模型规格树）；设计类、施工
组织类、预算类、虚拟现实、运营管理类数据。以上各类信息数据，包括施工图
所涵盖专业内容。
（七）模型辅助设计交流

设计方向业主交付阶段性设计成果时，可以通过 BIM 施工图模型向业主进行直
观有效的展示，三维可视化辅助设计交流可在以下工作中进行。提供项目相关会议
中的 BIM 技术支持，内容包括但不限于模型演示、根据提出的方案进行局部模型即
