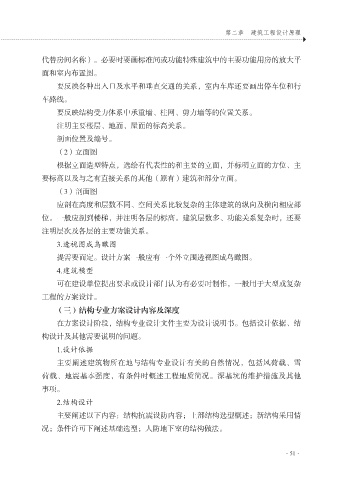

第二章 建筑工程设计原理

代替房间名称）。必要时要画标准间或功能特殊建筑中的主要功能用房的放大平
面和室内布置图。
要反映各种出入口及水平和垂直交通的关系，室内车库还要画出停车位和行

车路线。
要反映结构受力体系中承重墙、柱网、剪力墙等的位置关系。

注明主要楼层、地面、屋面的标高关系。
剖面位置及编号。
（2）立面图
根据立面造型特点，选绘有代表性的和主要的立面，并标明立面的方位、主

要标高以及与之有直接关系的其他（原有）建筑和部分立面。
（3）剖面图

应剖在高度和层数不同、空间关系比较复杂的主体建筑的纵向及横向相应部
位。一般应剖到楼梯，并注明各层的标高。建筑层数多、功能关系复杂时，还要
注明层次及各层的主要功能关系。
3.透视图成鸟瞰图

提需要而定。设计方案一般应有一个外立围透视图成鸟瞰图。
4.建筑模型

可在建设单位提出要求或设计部门认为有必要时制作，一般用于大型或复杂
工程的方案设计。
（三）结构专业方案设计内容及深度
在方案设计阶段，结构专业设计文件主要为设计说明书。包括设计依据、结

构设计及其他需要说明的问题。
1.设计依据

主要阐述建筑物所在地与结构专业设计有关的自然情况，包括风荷载、雪
荷载、地震基本强度，有条件时概述工程地质简况。深基坑的维护措施及其他
事项。
2.结构设计

主要阐述以下内容：结构抗震设防内容；上部结构选型概述；新结构采用情
况；条件许可下阐述基础选型；人防地下室的结构做法。

·51·
