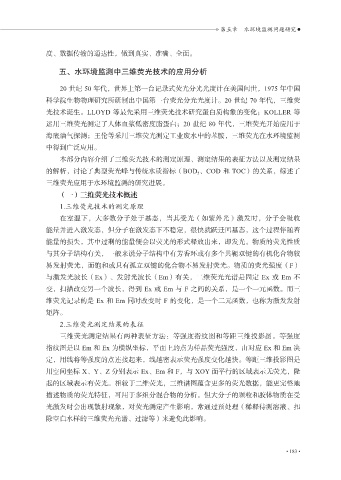

» 第五章  水环境监测问题研究




               度、数据传输的通达性,做到真实、准确、全面。

                   五、水环境监测中三维荧光技术的应用分析

                   20 世纪 50 年代,世界上第一台记录式荧光分光光度计在美国问世,1975 年中国
               科学院生物物理研究所研制出中国第一台荧光分光光度计。20 世纪 70 年代,三维荧

               光技术诞生。LLOYD 等最先采用三维荧光技术研究蛋白质构象的变化;KOLLER 等
               运用三维荧光测定了人体血浆低密度脂蛋白;20 世纪 80 年代,三维荧光开始应用于
               海底油气探测;王伦等采用三维荧光测定工业废水中的苯胺,三维荧光在水环境监测

               中得到广泛应用。
                   本部分内容介绍了三维荧光技术的测定原理、测定结果的表征方法以及测定结果
               的解析,讨论了典型荧光峰与传统水质指标(BOD 5 、COD 和 TOC)的关系,综述了
               三维荧光应用于水环境监测的研究进展。

                   (一)三维荧光技术概述
                   1.三维荧光技术的测定原理
                   在室温下,大多数分子处于基态,当其受光(如紫外光)激发时,分子会吸收
               能量并进入激发态,但分子在激发态下不稳定,很快就跃迁回基态,这个过程伴随着

               能量的损失,其中过剩的能量便会以荧光的形式释放出来,即发光。物质的荧光性质
               与其分子结构有关,一般来说分子结构中有芳香环或有多个共轭双键的有机化合物较
               易发射荧光,而饱和或只有孤立双键的化合物不易发射荧光。物质的荧光强度(F)
               与激发光波长(Ex)、发射光波长(Em)有关,二维荧光光谱是固定 Ex 或 Em 不

               变,扫描改变另一个波长,得到 Ex 或 Em 与 F 之间的关系,是一个一元函数。而三
               维荧光记录的是 Ex 和 Em 同时改变时 F 的变化,是一个二元函数,也称为激发发射
               矩阵。

                   2.三维荧光测定结果的表征
                   三维荧光测定结果有两种表征方法:等强度指纹图和等距三维投影图。等强度
               指纹图是以 Em 和 Ex 为横纵坐标,平面上的点为样品荧光强度,由对应 Ex 和 Em 决
               定,用线将等强度的点连接起来,线越密表示荧光强度变化越快。等距三维投影图是
               用空间坐标 X、Y、Z 分别表示 Ex、Em 和 F,与 XOY 面平行的区域表示无荧光,隆

               起的区域表示有荧光。相较于二维荧光,三维谱图蕴含更多的荧光数据,能更完整地
               描述物质的荧光特征,可用于多组分混合物的分析。但大分子的颗粒和胶体物质在受
               光激发时会出现散射现象,对荧光测定产生影响,常通过预处理(稀释待测溶液、扣

               除空白水样的三维荧光光谱、过滤等)来避免此影响。




                                                                                         • 183 •
