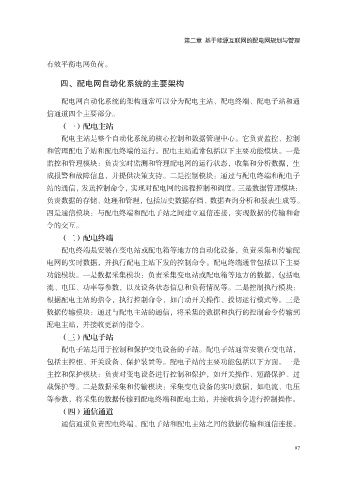

第二章 基于能源互联网的配电网规划与管理

有效平衡电网负荷。

四、配电网自动化系统的主要架构

配电网自动化系统的架构通常可以分为配电主站、配电终端、配电子站和通
信通道四个主要部分。
（一）配电主站
配电主站是整个自动化系统的核心控制和数据管理中心。它负责监控、控制

和管理配电子站和配电终端的运行。配电主站通常包括以下主要功能模块。一是
监控和管理模块：负责实时监测和管理配电网的运行状态，收集和分析数据，生
成报警和故障信息，并提供决策支持。二是控制模块：通过与配电终端和配电子
站的通信，发送控制命令，实现对配电网的远程控制和调度。三是数据管理模块：

负责数据的存储、处理和管理，包括历史数据存档、数据查询分析和报表生成等。
四是通信模块：与配电终端和配电子站之间建立通信连接，实现数据的传输和命
令的交互。
（二）配电终端

配电终端是安装在变电站或配电箱等地方的自动化设备，负责采集和传输配
电网的实时数据，并执行配电主站下发的控制命令。配电终端通常包括以下主要
功能模块。一是数据采集模块：负责采集变电站或配电箱等地方的数据，包括电

流、电压、功率等参数，以及设备状态信息和负荷情况等。二是控制执行模块：
根据配电主站的指令，执行控制命令，如自动开关操作、投切运行模式等。三是
数据传输模块：通过与配电主站的通信，将采集的数据和执行的控制命令传输到
配电主站，并接收更新的指令。
（三）配电子站

配电子站是用于控制和保护变电设备的子站。配电子站通常安装在变电站，
包括主控柜、开关设备、保护装置等。配电子站的主要功能包括以下方面。一是
主控和保护模块：负责对变电设备进行控制和保护，如开关操作、短路保护、过

载保护等。二是数据采集和传输模块：采集变电设备的实时数据，如电流、电压
等参数，将采集的数据传输到配电终端和配电主站，并接收指令进行控制操作。
（四）通信通道
通信通道负责配电终端、配电子站和配电主站之间的数据传输和通信连接。
