能源互联网背景下电力技术分析
Analysis of Power Technology in the Context of Energy Internet

（二）主动配电网规划优化模型
本节以用户需求和总体成本为导向，旨在实现用户满意度最大化的同时确保
成本最低。在考虑当前配电网发展情况的基础上，结合并网型微电网、电动汽车

充电桩以及常规用户的负荷需求响应，明确制定最佳主动配电网规划建设方案，
包括扩建线路和变电站。如图 2-3 所示，首先，划分配电网规划区域，通过对历
史负荷数据的分析和预测模型的建立，预测未来一段时间内的负荷需求。其次，
制定基础建设规划方案。该方案应包括配电网的拓扑结构、设备配置、通信与数

据传输系统、智能终端设备等方面的规划。再次，利用自主管控技术，针对已确
定的初选规划方案，通过最小化供电企业成本，进行负荷优化调度，确保用户满
意度函数取得最优解。通过精确化的负荷调度，实现主动配电网的安全稳定运行。

最后，完善规划方案，结合场景规模、投资规划、成本等因素，考虑柔性负荷管
控策略，调整投资分配，确立规划方案。

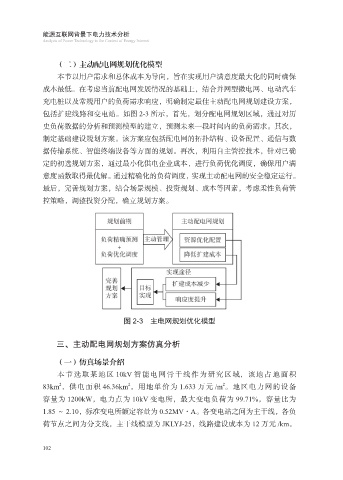

图 2-3 主电网规划优化模型

三、主动配电网规划方案仿真分析

（一）仿真场景介绍
本节选取某地区 10kV 智能电网骨干线作为研究区域，该地占地面积
2
2
2
83km ，供电面积 46.36km ，用地单价为 1.633 万元 /m 。地区电力网的设备
容量为 1200kW，电力点为 10kV 变电所，最大变电负荷为 99.71%，容量比为
1.85 ～ 2.10，标准变电所额定容量为 0.52MV·A。各变电站之间为主干线，各负
荷节点之间为分支线，主干线模型为 JKLYJ-25，线路建设成本为 12 万元 /km。

102
