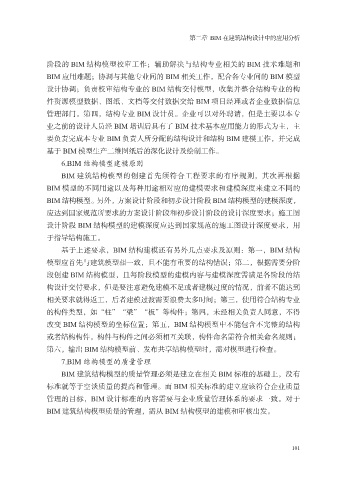

第二章 BIM 在建筑结构设计中的应用分析

阶段的 BIM 结构模型校审工作；辅助解决与结构专业相关的 BIM 技术难题和
BIM 应用难题；协调与其他专业间的 BIM 相关工作，配合各专业间的 BIM 模型
设计协调；负责校审结构专业的 BIM 结构交付模型，收集并整合结构专业的构

件资源模型数据、图纸、文档等交付数据交给 BIM 项目经理或者企业数据信息
管理部门。第四，结构专业 BIM 设计员。企业可以对外聘请，但是主要以本专
业之前的设计人员经 BIM 培训后具有了 BIM 技术基本应用能力的形式为主，主
要负责完成本专业 BIM 负责人所分配的结构设计和结构 BIM 建模工作，并完成

基于 BIM 模型生产二维图纸后的深化设计及绘制工作。
6.BIM 结构模型建模原则
BIM 建筑结构模型的创建首先须符合工程要求的有序规则，其次再根据
BIM 模型的不同用途以及每种用途相对应的建模要求和建模深度来建立不同的

BIM 结构模型。另外，方案设计阶段和初步设计阶段 BIM 结构模型的建模深度，
应达到国家规范所要求的方案设计阶段和初步设计阶段的设计深度要求；施工图
设计阶段 BIM 结构模型的建模深度应达到国家规范的施工图设计深度要求，用
于指导结构施工。

基于上述要求，BIM 结构建模还有另外几点要求及原则：第一，BIM 结构
模型应首先与建筑模型相一致，且不能有重要的结构错误；第二，根据需要分阶
段创建 BIM 结构模型，且每阶段模型的建模内容与建模深度需满足各阶段的结
构设计交付要求，但是要注意避免建模不足或者建模过度的情况，前者不能达到

相关要求就得返工，后者建模过渡需要浪费太多时间；第三，使用符合结构专业
的构件类型，如“柱”“梁”“板”等构件；第四，未经相关负责人同意，不得
改变 BIM 结构模型的坐标位置；第五，BIM 结构模型中不能包含不完整的结构
或者结构构件，构件与构件之间必须相互关联，构件命名需符合相关命名规则；

第六，输出 BIM 结构模型前、发布共享结构模型时，需对模型进行检查。
7.BIM 结构模型的质量管理
BIM 建筑结构模型的质量管理必须是建立在相关 BIM 标准的基础上，没有
标准就等于空谈质量的提高和管理。而 BIM 相关标准的建立应该符合企业质量

管理的目标，BIM 设计标准的内容需要与企业质量管理体系的要求一致。对于
BIM 建筑结构模型质量的管理，需从 BIM 结构模型的建模和审核出发。
