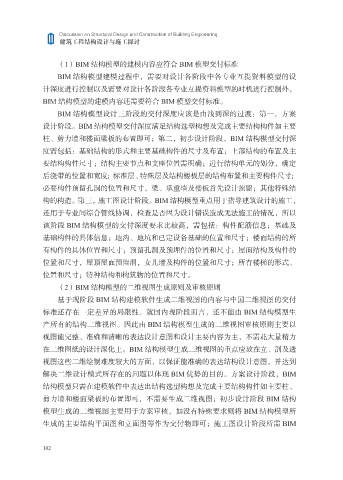

建筑工程结构设计与施工探讨

（1）BIM 结构模型的建模内容应符合 BIM 模型交付标准
BIM 结构模型建模过程中，需要对设计各阶段中各专业互提资料模型的设
计深度进行控制以及需要对设计各阶段各专业互提资料模型的时机进行控制外，

BIM 结构模型的建模内容还需要符合 BIM 模型交付标准。
BIM 结构模型设计三阶段的交付深度应该是由浅到深的过渡：第一，方案
设计阶段。BIM 结构模型交付深度满足结构选型构想及完成主要结构构件如主要
柱、剪力墙和楼面梁板的布置即可；第二，初步设计阶段。BIM 结构模型交付深

度需包括：基础结构的形式和主要基础构件的尺寸及布置；上部结构的布置及主
要结构构件尺寸；结构主要节点和支座位置需明确；进行结构单元的划分，确定
后浇带的位置和宽度；标准层、特殊层及结构楼板层的结构布置和主要构件尺寸；
必要构件预留孔洞的位置和尺寸，梁、承重墙及楼板首先设计预留；其他特殊结

构的构造。第三，施工图设计阶段。BIM 结构模型重点用于指导建筑设计的施工，
还用于专业间综合管线协调，检查是否因为设计错误造成无法施工的情况，所以
该阶段 BIM 结构模型的交付深度要求比较高，需包括：构件配筋信息；基础及
基础构件的具体信息；地沟、地坑和已定设备基础的位置和尺寸；楼面结构的所

有构件的具体位置和尺寸；预留孔洞及预埋件的位置和尺寸；屋面结构及构件的
位置和尺寸，屋顶屋面预留洞，女儿墙及构件的位置和尺寸；所有楼梯的形式、
位置和尺寸；特种结构和构筑物的位置和尺寸。
（2）BIM 结构模型的二维视图生成原则及审核原则

基于现阶段 BIM 结构建模软件生成二维视图的内容与中国二维视图的交付
标准还存在一定差异的局限性。就国内现阶段而言，还不能由 BIM 结构模型生
产所有的结构二维视图。因此由 BIM 结构模型生成的二维视图审核原则主要以
视图能完整、准确和清晰的表达设计意图和设计主要内容为主，不需花大量精力

在二维图纸的设计深化上。BIM 结构模型生成二维视图的重点应放在立、剖及透
视图这些二维绘制难度较大的方面，以保证能准确的表达结构设计意图，并达到
解决二维设计模式所存在的问题以体现 BIM 优势的目的。方案设计阶段，BIM
结构模型只需在建模软件中表达出结构选型构想及完成主要结构构件如主要柱、

剪力墙和楼面梁板的布置即可，不需要生成二维视图；初步设计阶段 BIM 结构
模型生成的二维视图主要用于方案审核，如没有特殊要求则将 BIM 结构模型所
生成的主要结构平面图和立面图等作为交付物即可；施工图设计阶段所需 BIM
